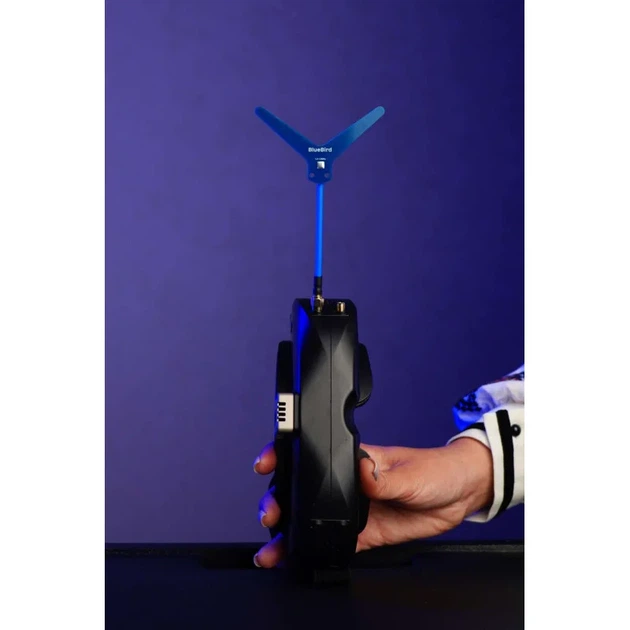

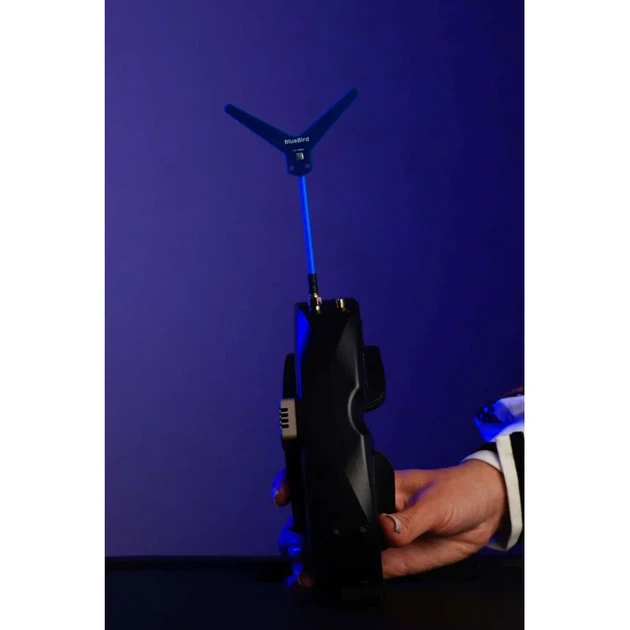

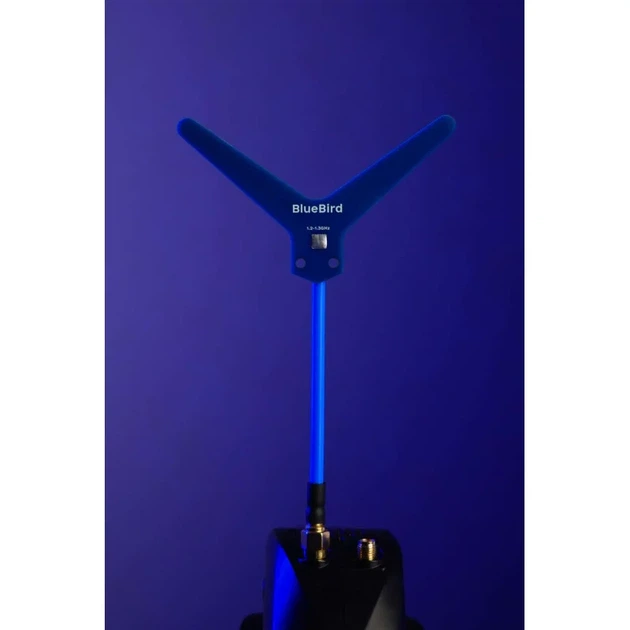

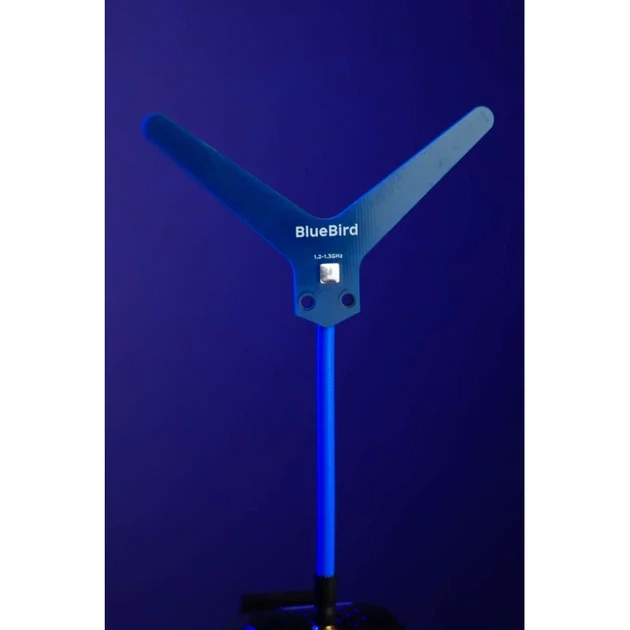

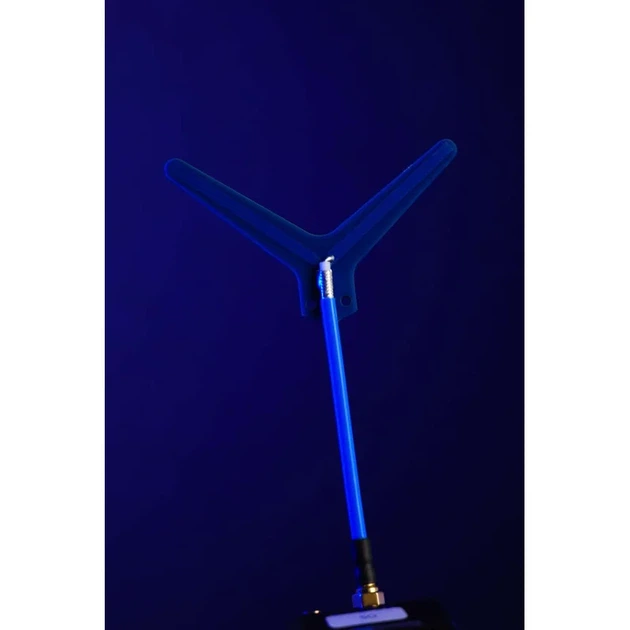

Дипольная антенна PCB VeeDip 1.2 ГГц

PCB VeeDip 1.2GHz/V-диполь антенная RV12 (BlueBird)

PCB VeeDip 1.2GHz – планарная V-образная дипольная антенная на печатной плате (модель RV12) от производителя BlueBird , разработанная для стабильной работы в диапазоне 1150–1300 МГц. Конструкция выполнена на текстоле FR4 и использует коаксиальный кабель RG402, что обеспечивает компактность, надежность электрического соединения и механическую прочность при эксплуатации. Вес антенны составляет всего 11 г, что делает ее оптимальным решением для установки на беспилотные летательные аппараты, квадрокоптеры, мобильные ретрансляторы и наземные базовые станции.

Назначение и преимущества: антенная предназначена для приема и передачи видеопотоков систем дистанционного управления, телеметрии, а также для любительской и профессиональной радиосвязи. PCB VeeDip 1.2GHz (RV12) оптимизирована для интеграции в легкие и компактные платформы, где важны масса, габариты и стабильность характеристик. Благодаря простоте изготовления на плате FR4 и использованию коаксиального кабеля RG402 модель обеспечивает минимальный вес и простоту монтажа при сохранении стабильных электрических параметров в рабочем диапазоне.

Антенна демонстрирует устойчивые параметры в пределах заявленного диапазона частот 1150–1300 МГц, что делает ее универсальным решением для передачи видеопотока, телеметрии и других типов радиосвязи на дронах и в мобильных системах связи. Конструкция обеспечивает надежную работу при широком диапазоне рабочих температур, низкую массу и компактные габариты для установки на воздушные и наземные платформы.

ПараметрЗначениеМодельPCB VeeDip 1.2GHz/RV12ПроизводительBlueBirdНоминальный диапазон частот1150 – 1300 МГцМатериалтекстолит FR4Кабелькоаксиальный RG402РазъемSMA maleВес11 гГабаритыширина 90 мм; высота 140 мм.Назначениеприем/передача видеопотоков, телеметрии, любительская и профессиональная радиосвязь; интеграция в дроны и мобильные станции

Рекомендации по применению: выбирайте PCB VeeDip 1.2GHz (RV12) если вам нужна легкая и компактная антенная с хорошей механической прочностью и стабильной работой в диапазоне 1150–1300 МГц. Модель особенно подходит для монтажа на беспилотные аппараты и наземные станции, где критическая масса, габариты и простота крепления. Наличие разъема SMA male обеспечивает быструю и надежную установку на оборудование.

PCB VeeDip 1.2GHz (RV12) – практическое решение для интеграторов и пользователей беспилотных систем, обеспечивающее баланс между компактными габаритами, низким весом и стабильными рабочими характеристиками в диапазоне 1.2 ГГц.
