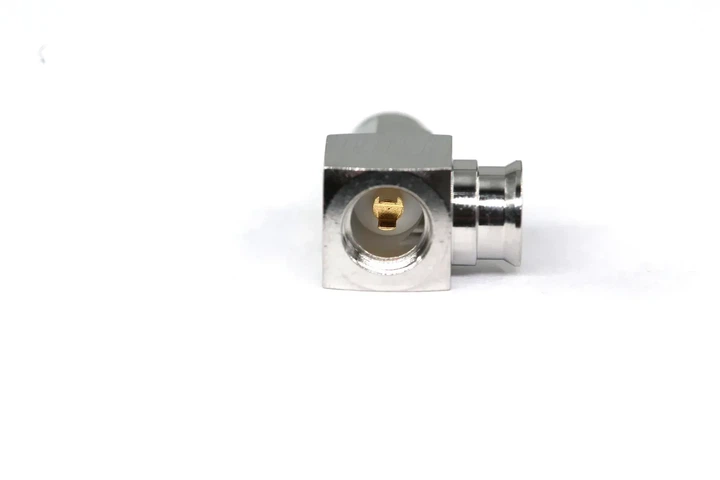

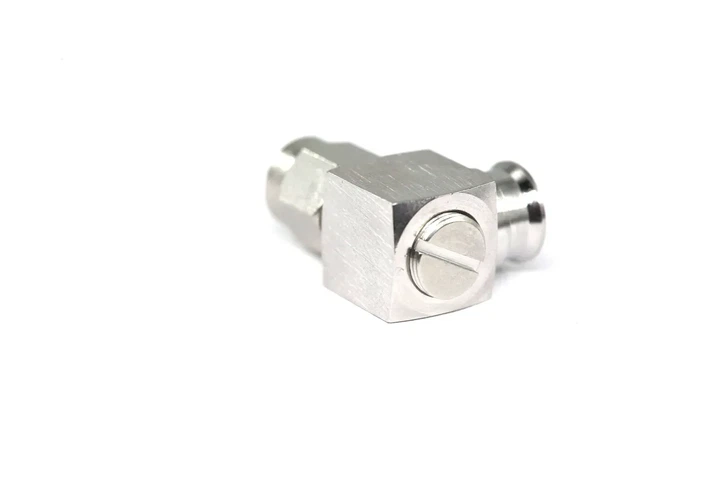

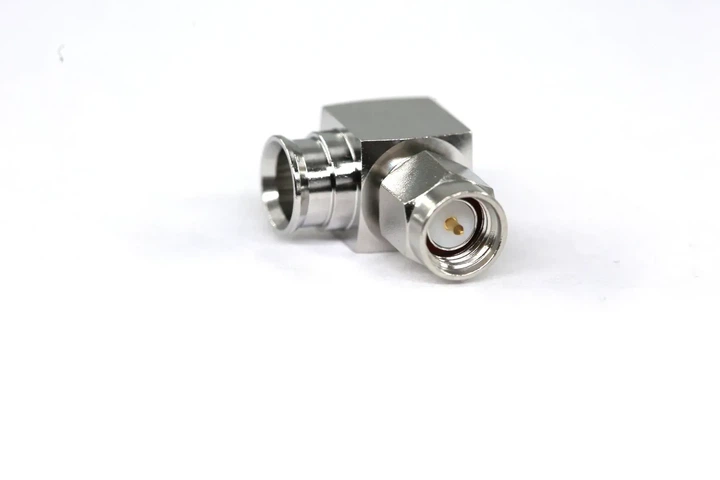

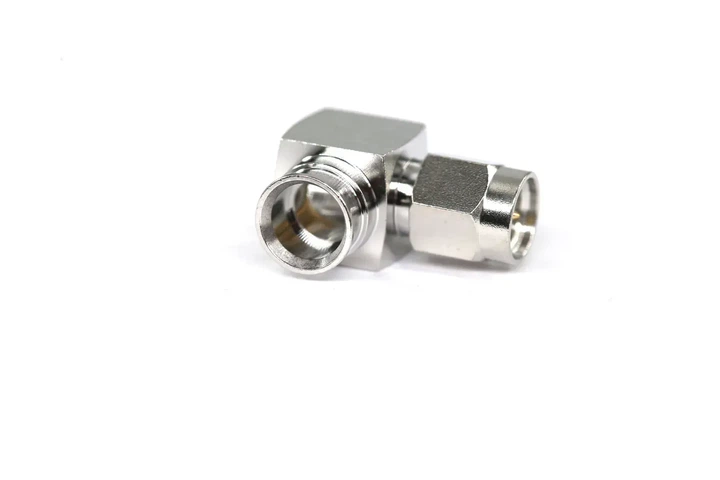

Разъем SMA-male (Plug) LENORF, серебристый, угловой (Right Angle), под пайку для кабеля RG401 (250 SEMIFLEX), Nickel Plated (3.01.403)

Высокочастотный угловой разъем LenoRF 3.01.403 серии SMA предназначен для профессиональной работы с жесткими и полугибкими кабелями большого диаметра, такими как RG-401 или 0.250 Semi-rigid/Semiflex. Коннектор сочетает в себе угловую конструкцию 90°, усиленный корпус и никелированное покрытие, что обеспечивает надежное и стабильное соединение даже в сложных условиях механических нагрузок и вибраций.

Основные преимущества:

• Низкие потери сигнала: Прямая пайка кабеля к разъему минимизирует переходное сопротивление и обеспечивает высокое качество сигнала на частотах до 12.4 ГГц.

• Механическая прочность: Усиленный корпус (Rugged design) и латунные элементы делают коннектор устойчивым к ударам и агрессивной среде.

• Компактность: Угловое исполнение (90°) позволяет устанавливать оборудование в ограниченном пространстве, где толстый кабель невозможно согнуть под большим радиусом.

• Защита от коррозии: Никелевое покрытие корпуса обеспечивает долговечность, а позолоченный центральный контакт гарантирует надежность на протяжении более 500 циклов подключения.

Технические характеристики:

Тип товара

Коаксиальный ВЧ-разъем (Коннектор)

Серия / Тип (Пол)

SMA / Male (папа / Plug)

Конструктивное исполнение

Угловой (Right Angle - 90°)

Артикул (PN)

3.01.403

Совместимый кабель

RG-401, 0.250 Semi-Rigid / Semiflex

Волновое сопротивление

50 Ом

Диапазон частот

DC – 12.4 ГГц

КСВ (VSWR)

≤ 1.35 (до 12.4 ГГц)

Вносимые потери

≤ 0.3 дБ (на 6 ГГц)

Материал корпуса

Латунь (Brass), никелированная

Центральный контакт

Бериллиевая медь, позолоченный (Gold)

Изолятор

PTFE (Фторопласт)

Механизм фиксации

Резьбовой (1/4-36 UNS)

Способ монтажа

Пайка центральной жилы и экрана

Рабочая температура

-65°C ... +165°C

Циклы соединения

≥ 500

Соответствие стандартам

MIL-C-39012, IEC 60169-15, RoHS

Сферы применения:

• Военная техника: Системы РЭБ, связь и радиолокация.

• Телекоммуникации: Базовые станции мобильной связи и антенно-фидерные устройства.

• Лаборатории: Подключение анализаторов спектра и генераторов сигнала.

• Промышленность: Узлы автоматизации и передача данных в сложных условиях.

LenoRF 3.01.403 — это профессиональное решение для стабильного ВЧ-соединения в критически важных системах.
