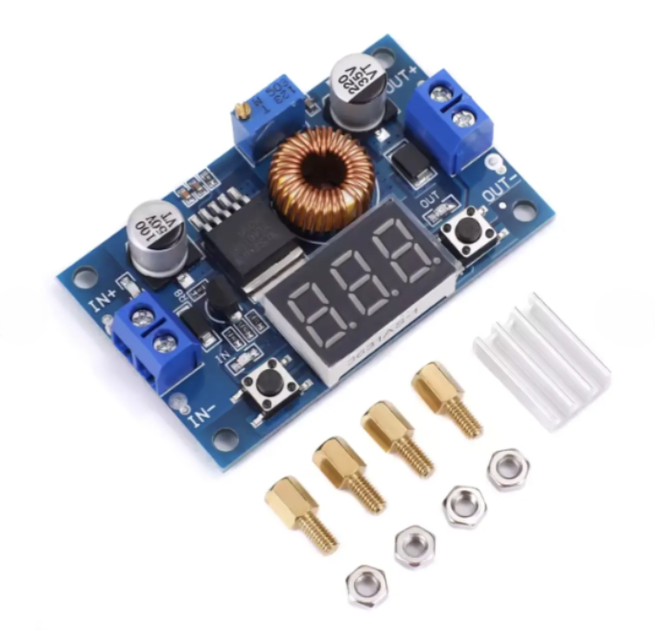

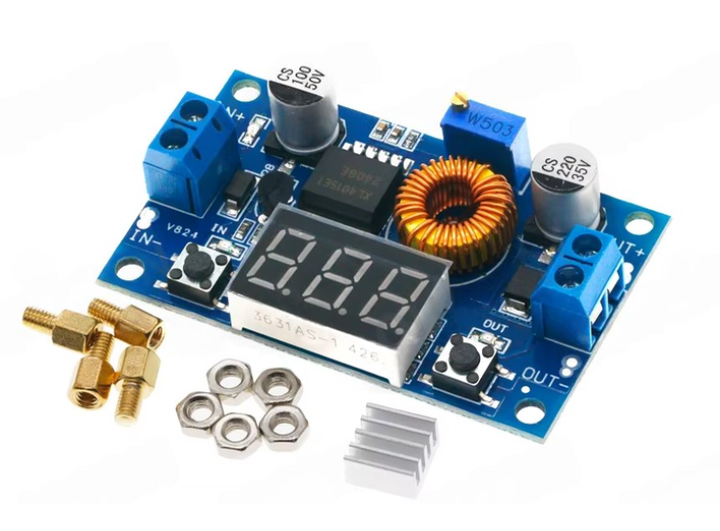

Регулируемый понижающий модуль питания ХL4015 с вольтметром и двумя кнопками управления

Регулируемый понижающий модуль питания ХL4015 и двумя кнопками управления 5А DС-DС с вольтметром

Представляет собой понижающий модуль постоянного тока с ШИМ фиксированной частотой 180 кГц, способный управлять нагрузкой пульсом и низким эффектом. узкие. Модуль с измерителем напряжения для отображения входного и выходного напряжения. Напряжение можно скорректировать с помощью кнопки для повышения точности вольтметра.

Особенности:

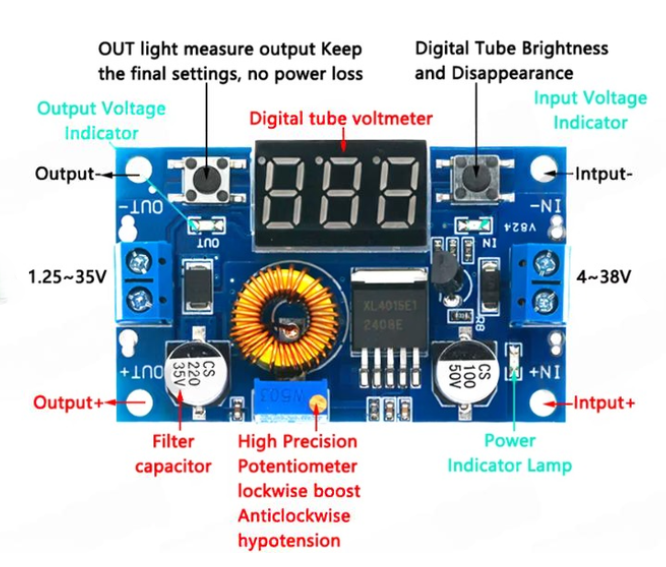

1. Светодиодный индикатор питания.

2. Кнопка для переключения измерения входного или выходного напряжения, а светодиод показывает текущее измерение входного или выходного напряжения;

3. Специальный запуск, функция калибровки вольтметра.

Метод калибровки вольтметра:

(1) Шаги калибровки выходного напряжения

Шаг 1: Отрегулируйте правую кнопку так, чтобы светодиод OUT загорелся и вольтметр показал значение выходного напряжения. Нажмите правую кнопку более 2 секунд, отпустите: вольтметр и светодиод «OUT» мигают синхронно, поэтому вы входите в режим калибровки выходного напряжения.

Шаг 2: нажмите правую кнопку (обычная скорость), значение напряжения суммируется на единицу; Нажмите левую кнопку минус единица; Поскольку единица измерения меньше 0,1 В, отображение минимального напряжения до 0,1 В, поэтому вам нужно непрерывно нажимать 1-5 раз, чтобы увидеть изменение вольтметра на 0,1 В, Сколько раз вольтметр изменяет 0,1 В нажатием клавиши, в зависимости от текущего напряжения.

Шаг 3: Нажмите правую кнопку более 2 секунд, отпустите, чтобы выйти из режима калибровки выходного напряжения. Все параметры установлены для автоматического отключения питания для сохранения.

(2) Шаги калибровки входного напряжения

Шаг 1: Отрегулируйте правую кнопку так, чтобы светодиод «IN», вольтметр показал значение входного напряжения; нажмите правую кнопку более 2 секунд, отпустите, вольтметр и светодиод «IN» мигают синхронно, поэтому вы входите в режим калибровки входного напряжения.

Шаги 2 и 3 в соответствии с методом калибровки выходного напряжения.

Два: параметры производительности

1. Диапазон входного напряжения: 4 ~ 38 В постоянного тока (Примечание: входное напряжение не превышает 38 В)

2. Диапазон выходного напряжения: 1,25-36 В постоянного тока Регулируемый

3. Выходной ток: 0-5А

4. Выходная мощность: 75 Вт

5. Диапазон вольтметра: от 4 до 40 В, погрешность ±0,1 В

6. Рабочая частота: 180 кГц

7. Высокая эффективность до 96%

8. Встроенная функция теплового отключения

9. Встроенная функция ограничения тока

10. Встроенная функция защиты от короткого замыкания

11. Защита от обратной полярности входа: нет (при необходимости, сильноточный диод включен последовательно с входом).

12. Д х Ш х В = 6,6*3,9*1,8 см

ПРИМЕНЕНИЕ:

В модулях понижающего постоянного/постоянного тока входное напряжение выше, чем выходное напряжение понижающего поля, такого как аккумулятор, силовой трансформатор, Регулируемый источник питания DIY, ЖК-монитор и ЖК-телевизор, портативный источник питания прибора, телекоммуникационное/ Сетевое оборудование до 5, 24 от понижающего до 12, 36 от понижающего до 24 и т.д.
