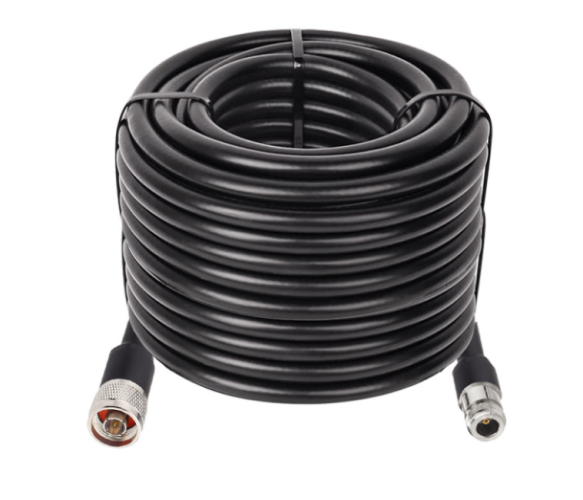

Высокочастотный ВЧ патч-корд удлинитель N-Type (Male) - N-Type (Female) CU (Медь), 20м

Високочастотний ВЧ патч-корд подовжувач N-Type (Male) - N-Type (Female), 20м — кабельна збірка для підключення радіозв’язкового та вимірювального обладнання. Використовується для з’єднання пристроїв із роз’ємами N-Type male та N-Type female.

Кабельна збірка виконана на основі коаксіального кабелю RG-58 C/U/LMR-400 довжиною 20 метрів з імпедансом 50 Ом. Забезпечує підключення в VHF/UHF діапазонах частот і може використовуватися з обладнанням, де потрібні роз’єми N-типу.

Характеристика та конструктивні особливості кабелю ВЧ:

Коаксіальний кабель RG-58 C/U/LMR-400 – це високочастотний кабель, який має відмінні екранувальні характеристики, придатні для радіочастотних застосувань.

Конструктивні особливості:

діелектрик: поліетилен (PE), діаметром 2,95 мм.

екранувальний шар: оплетка з міді, вкритої оловом, діаметром 3,6 мм.

зовнішня оболонка: чорний полівінілхлорид (PVC), діаметром 4,95 мм.

Електричні параметри:

• Імпеданс: 50 Ом ±2.
• Частотний діапазон: від постійного струму до 1 ГГц.
• Ємність: 101 пФ/м.
• Швидкість поширення сигналу: 66%.
• Затримка сигналу: 5,03 нс/м.
• Ефективність екранування: ≥ 38 дБ (до 1 ГГц).
• Робоча напруга: ≤ 2,5 кВ RMS (на рівні моря).

Механічні параметри:

• Вага: 37 г/м.
• Мінімальний радіус вигину: 25 мм (статичний), 50 мм (динамічний).
• Температурний діапазон: від -25 до +85 °C.
• Температура встановлення: від -20 °C до +60 °C.
