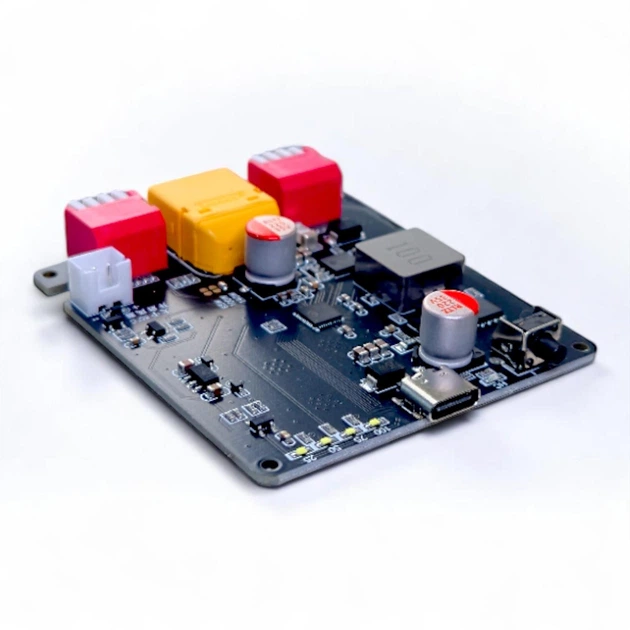

Модуль павербанка 140W с XT60 для сборки аккумуляторов Li-ion LiFePO4 Li-Pol 2s 3s 4s 5s 6s Плата power bank Плата быстрого заряда

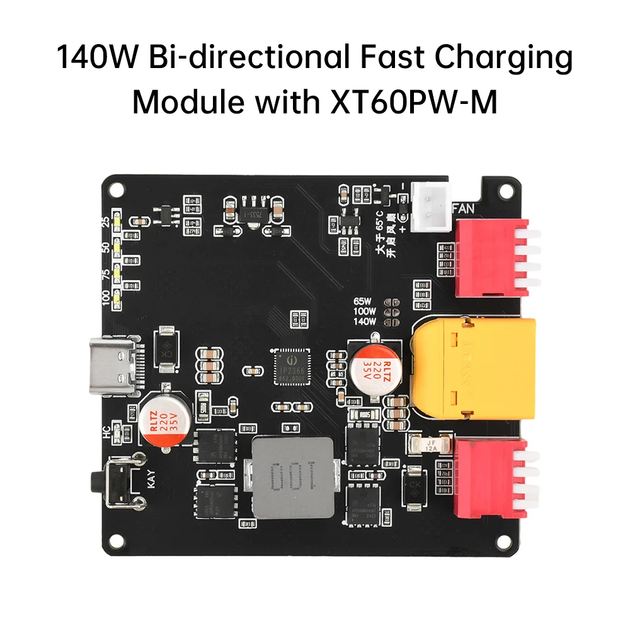

140 Вт IP2366 PD3.1 Двунаправленный модуль быстрой зарядки 2S 3S 4S 5S 6S для зарядки литий-ионных и LiFePO4 аккумуляторов BMS Зарядное устройство USB на DC


Особенности:
1. Поддержка двусторонней быстрой зарядки мощностью 140 Вт, эффективность зарядки и разрядки, экономия времени.
2. Совместим с литиевыми батареями 2-6S, подходит для различных конфигураций батарей, обладает высокой гибкостью.
3. Высокоэффективная схема подъема напряжения обеспечивает стабильный выход и адаптируется к требованиям различного оборудования
4. Встроенная функция автоматического контроля температуры, регулировка температуры в реальном времени для обеспечения безопасной и эффективной работы.
5. Оптимизированная схема, снижение энергопотребления, повышение эффективности преобразования и уменьшение тепловыделения.

Параметры:
Интегрированный протокол быстрой зарядки FCP для входа и выхода
Интегрированный протокол быстрой зарядки AFC для ввода/вывода
Интегрированный протокол быстрой зарядки SCP для ввода/вывода
Интегрированный протокол DRP Try.SRC, протокол быстрой зарядки PD3.1 для входа/выхода
Интегрированные протоколы быстрой зарядки QC2.0/QC3.0/QC3.0+
Поддержка блоков напряжения 5В, 9В, 12В, 15В, 20В, 28В
Максимальная поддержка 28В5А, 140Вт
Поддержка литий-железо-фосфатных, литий-ионных (тернарных), полимерных и других типов аккумуляторов.

Использовать операцию:
1. Сначала поверните переключатель (и поверните вправо).
2. Затем подключите аккумулятор (аккумулятор может быть только 2-6S, нельзя подключать в обратном порядке).
3. Подключите зарядное устройство к порту TYPE-C для активации (пожалуйста, используйте стандартное зарядное устройство. Обратите внимание, что у некоторых крупных брендов телефонов, совместимых с быстрой зарядкой, зарядное устройство может быть модифицировано на заводе-изготовителе и не соответствовать стандартному протоколу зарядки. Такой тип зарядки подходит только для оригинального зарядного устройства, которое поставляется с телефоном).
4. Чтобы разрядить телефон, сначала подключите его, а затем коротко нажмите кнопку.
5. Если у вас есть высокие требования к точности индикации мощности, убедитесь, что напряжение, емкость и внутреннее сопротивление вашей батареи достаточно согласованы, особенно внутреннее сопротивление должно быть менее 15 мΩ или меньше. Также убедитесь, что провода, подключенные к батарее, рассчитаны на ток более 15 А. Эти условия должны быть выполнены после цикла зарядки и разрядки более одного раза, и мощность будет откалибрована автоматически.

Как выбрать переключатель:
Первым шагом является подтверждение того, что ваша батарея состоит из нескольких ячеек. Какое полное напряжение одной ячейки?
Второй шаг — посмотреть на модуль переключателя на плате ниже соответствующих инструкций на шелкографии. Переключатель нужно повернуть вниз, чтобы открыть.
Третий шаг — переключить переключатель номера строки.
1. 6S Установите переключатель на соответствующее положение для 6S.
2, 5S наберите 5S соответствующий переключатель
3. Переключите переключатель на соответствующий режим 4S.
4. 3S Установите переключатель на соответствующее положение 3S.
5、2S требуют 3S и 4S, соответствующих двум переключателям вместе.
Четвертый шаг — переключить переключатель напряжения.
1. Если полный заряд составляет 4,4 В, установите переключатель на соответствующее значение 4,4 В.
2. Если полный заряд составляет 4,35 В, установите переключатель на соответствующее значение 4,35 В.
3. Установите переключатель на значение, соответствующее 4,2 В, если полная мощность одной секции составляет 4,2 В.
4. Установите переключатель на значение, соответствующее 4,1 В, если полное напряжение одной секции составляет 4,1 В.
5, одна полная зарядка составляет 3,65 В, необходимо довести до 4,2 В, и 4,2 В соответствуют одновременному переключению двух переключателей.

В чем причина того, что индикатор продолжает мигать?
1: Индикатор продолжает мигать, указывая на сообщение об ошибке.
2: Возможно, переключатель установлен неправильно или напряжение не соответствует требованиям, что приводит к тому, что основной контроллер распознает перенапряжение или пониженное напряжение и т.д., из-за чего индикатор начинает мигать.
Возможно, выходное напряжение подключенного зарядного устройства слишком высокое или слишком низкое, отклонение напряжения в режиме быстрой зарядки слишком велико, или уровень пульсаций слишком высокий, что приводит к некорректной работе платы, из-за чего индикатор продолжает мигать.

Комплектация:
Двусторонний модуль быстрой зарядки *1
