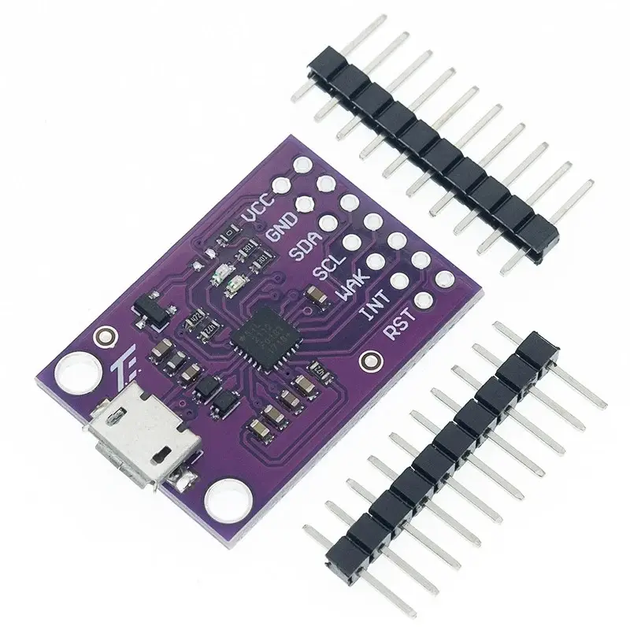

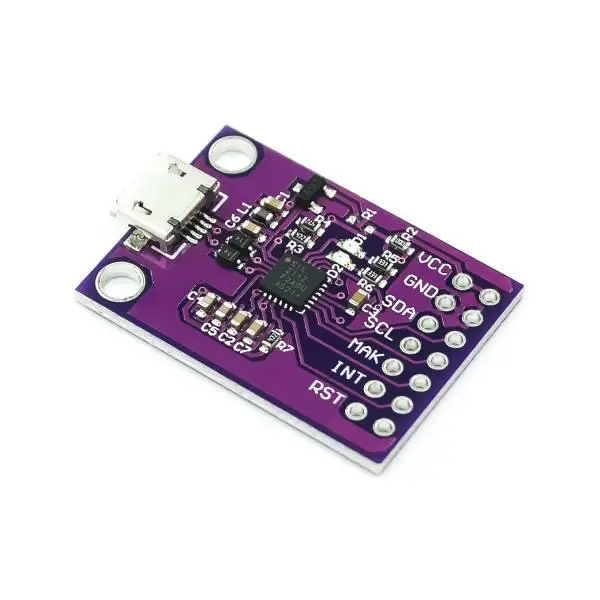

Плата для прошивки CP2112 (USB to SMBus/I2C адаптер з роз'ємом MicroUSB 2.0). Оціночний комплект 2112 для роботи з датчиком CCS811

Конвертер USB-SMBus-I2C на мікросхемі CP2112 — адаптер для прошивання батарей ноутбуків.

Високо вбудований контролер моста USB-to-SMBus CP2112 поєднує в собі повношвидкісний функціональний контролер USB 2,0, генератор модуля USB і вісім контактів GPIO. Всі параметри та параметри конфігурації можуть бути обрані через простий конфігуратор GUI. Стандартні пристрої класу HID не вимагають розробки складного прошивання та драйверів. Модуль CP2112 забезпечує швидке під'єднання USB із мінімальними зусиллями з розроблення.

Характеристики:

Джерело живлення USB шини: від 4,0 до 5,25
Внутрішнє живлення: від 3,0 В до 3,6 В
Напруга введення/виведення: від 1,8 В до VDD
Температура робочого середовища: -40 °C ~ 85 °C
Схема скидання живлення на чипі, регулятор напруги на чипі: вихід 3,45 В
Відповідає стандарту USB 2,0; повна швидкість (12 Мбіт/с)
Інтегроване 194-байтове одноразове програмоване ПЗП для зберігання настроюваної інформації про продукт
Буфер SMBus: 512 байт
I2C-відеодифікується
Windows, Mac і Linux HID у SMBus бібліотеки API для швидкого розроблення застосунків, специфікації відкритого інтерфейсу доступу.
8 GPIOs можуть бути налаштовані як входи/виходи та відкритий струмок/push-pull
Налаштовується вихід внутрішнього генератора: для зовнішніх пристроїв від 48 МГц до 94 кГц
Індикація: перемикання світлодіодів під час читання/запису SMBus
Розмір модуля: 29,5x21,3мм, з двома отворами M3, один порт MicroUSB
Сфери застосування: портативні контролери, usb-ключ, реєстрація даних
