Модуль безперебійного резервного живлення DC-DC UPS 9-15V 2S 50W

Модуль резервного живлення 8,4V 2S 50W,  при відсутності основного живлення перемикає на резервне живлення (акумулятор/ батарею Li-ion/Li-Po).

Для 2х батарей 18650 або 21700... з'єднаних послідовно (2S).

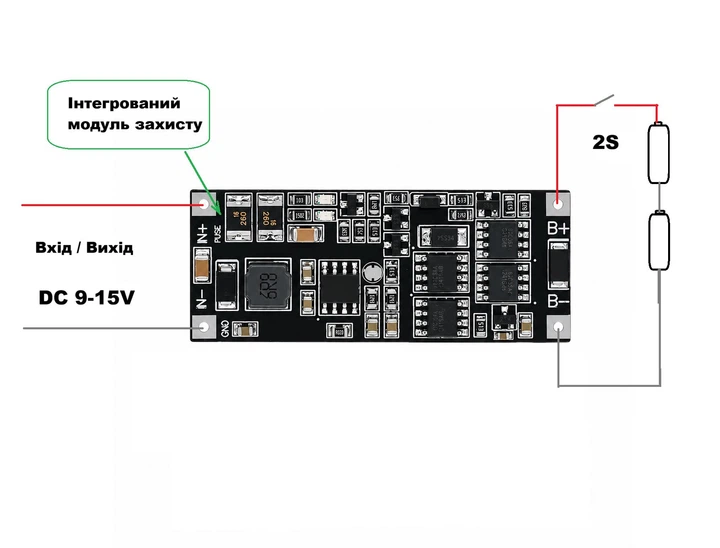

Двонапрямлений ізобарний модуль безперебійного живлення. Тобто вхідне та вихідне (автономне) живлення відбувається через пару IN+ та IN-; напруга автономного живлення рівна напрузі на батареї. Відсутній перетворювач напруги і як наслідок модуль не гріється і має високий ККД.

Допомагає безперебійній роботі електричного обладнання.

Можна заживлювати аварійне освітлення; камери стеження; телекомунікаційне обладнання...

Параметри:

Вхідна напруга DC 9-15V.

Вихідна напруга - 9V, до 5A, тобто максимальна вихідна потужність до 50Вт, або при автономній роботі вихідна напруга рівна напрузі на батареї, тобто максимум 8,4V.

Для заряджання збірки батареї до 8,4В, напруга від блока живлення має бути не менша 9В.

Струм заряду 1,22-1,41А.

Передбачена світлодіодна індикації процесу заряду, живлення.

ККД модуля на рівні 93%.

При розмиканні перемички, отримаємо UPS 3S.

Передбачена функція захисту від: короткого замикання; перерозряду; надзаряду; перенавантаження по вхідним параметрам.

Рекомендації:

В модулі відсутня функція контролю та балансування заряду батарей, варто використовувати додатково BMS з балансуванням.

Батареї рекомендуємо використовувати однакові з однаковим рівнем заряду, ємності, бренд.

Блок  живлення від 4А.

Розмір 20*50мм висота 4мм. Вага 7 грам.
