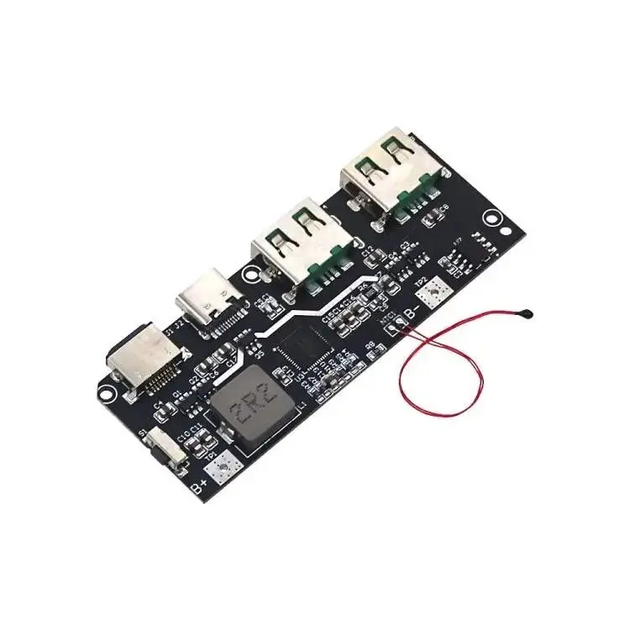

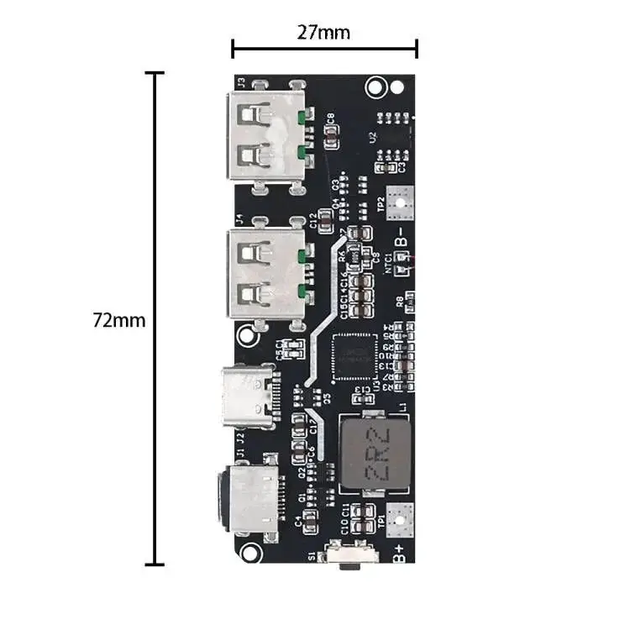

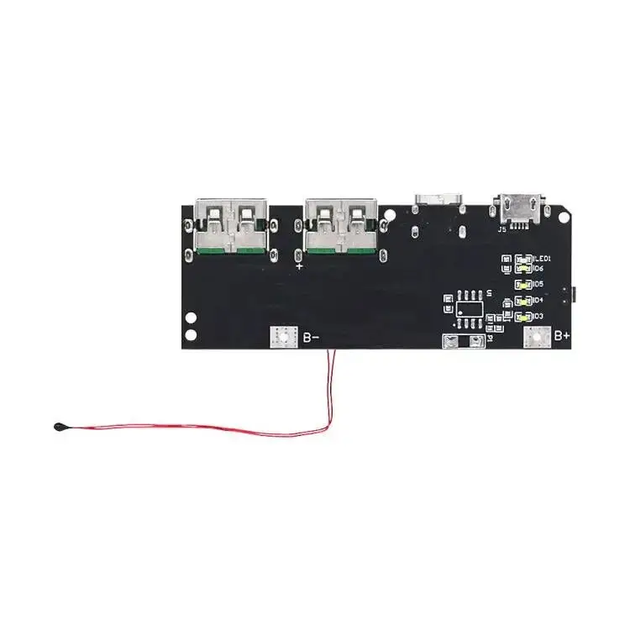

Модуль Power Bank 22.5W IP5356 Швидка зарядка (Плата для 18650 Type-C PD)

Флагманська плата керування для самостійної збірки високопотужного Power Bank. Модуль підтримує практично всі сучасні протоколи швидкої зарядки та оснащений вбудованим кулонметром (12-бітний АЦП) для максимально точного відображення залишку ємності акумуляторів, а не приблизного розрахунку за напругою.

Основні переваги модуля:

• Мультипротокольність: Підтримка PPS, PD 3.0/2.0, QC 4+/3.0/2.0, AFC (Samsung), FCP/SCP (Huawei) та PE 2.0/1.1 (MTK). Підходить для швидкої зарядки будь-яких сучасних смартфонів.

• Режим малого струму: Автоматичне розпізнавання навантаження. Модуль коректно заряджає фітнес-браслети, смарт-годинники та TWS-навушники, не вимикаючись у процесі.

• Точний контроль заряду: Триступеневий алгоритм (крапельний заряд, постійний струм, постійна напруга) гарантує безпеку та максимальний термін служби ваших акумуляторів.

• Температурний захист: Підтримка термодатчика (NTC) для контролю температури збірки.

Конфігурація портів (5 інтерфейсів):

• Type-C (Вхід / Вихід): Підтримка двонаправленої швидкої зарядки. Вихід до 22.5W (PPS: 5-11V@2A; PD: [email protected]). Вхід: 5V/9V/12V.

• USB Type-A 1 та 2 (Вихід): Підтримка швидкої зарядки QC 3.0 / SCP / AFC / PE. Вихід до 22.5W (наприклад, [email protected] для Huawei SCP або [email protected] для QC).

• Micro-USB (Вхід): Підтримка швидкої зарядки QC 2.0 / AFC / FCP (до 18W).

• Lightning (Вхід): Апаратна підтримка швидкої зарядки PD та стандартної 5V/2.4A.

• Примітка: При одночасному використанні кількох портів система автоматично переходить у безпечний режим 5V для всіх підключених пристроїв.

Технічні вимоги до збірки (Важливо):

1. Тип елементів живлення: Підтримуються акумулятори з хімією Li-ion / Li-Po. Модуль розрахований на стандартні комірки 4.2V (можливе переналаштування під 4.35V/4.4V/4.5V).

2. Схема підключення: Тільки ПАРАЛЕЛЬНЕ з'єднання елементів живлення.

3. Активація: Після припаювання акумуляторів (дотримуйтесь полярності B+ та B-), плату необхідно активувати, підключивши до неї зарядний пристрій.

4. Калібрування дисплея: Для точного відображення відсотків після збірки необхідно провести один повний цикл розряду (до 0%) та заряду (до 100%).
