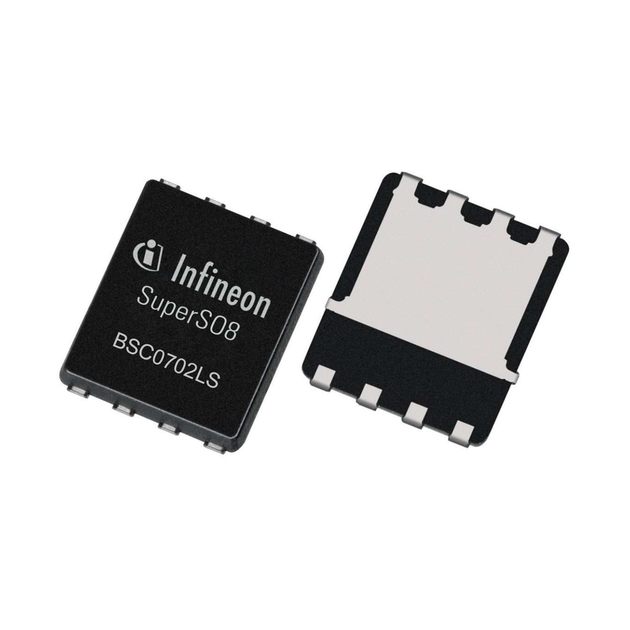

Транзистор BSC0702LS / N-Channel MOSFET 60V 84A 83W TDSON-8 / INFINEON

BSC0702LS - высокоэффективный N-канальный силовой MOSFET-транзистор серии OptiMOSTM, предназначенный для работы в импульсных источниках питания, DC-DC преобразователях, зарядных устройствах, системах управления питанием и другой высокочастотной силовой электронике. Транзистор характеризуется низким сопротивлением открытого канала RDS(on), малой емкостью затвора и отличными тепловыми характеристиками, что обеспечивает высокую эффективность и минимальные потери энергии. Корпус PG-TDSON-8 (SuperSO8) обеспечивает компактность монтажа и эффективный отвод тепла. Устройство оптимизировано для высокочастотного переключения и работы в современных источниках питания с повышенными требованиями к КПД.

Документация: https://www.infineon.com/assets/row/public/documents/24/49/infineon-bsc0702ls-datasheet-en.pdf?fileId=5546d4626fc1ce0b016ff0909c6f4eda

Технические характеристики:

• Тип транзистора: N-Channel MOSFET

• Технология: OptiMOSTM

• Максимальное напряжение стик-вилка (VDS): 60 В

• Максимальный ток стока (ID): до 100 А

• Импульсный ток стока (ID Pulsed): до 400 А

• Рассеиваемая мощность (Ptot): 83 Вт

• Сопротивление открытого канала RDS(on): 2.7 мОм (при VGS = 10 В)

• Сопротивление открытого канала RDS(on): 3.9 мОм (при VGS = 4.5 В)

• Заряд затвора Qg: 24 нКл (типичное значение при 4.5 В)

• Входная емкость Ciss: 3300 пФ

• Выходная емкость Coss: 670 пФ

• Порогова напруга затвора VGS(th): 1.1–2.3 В

• Рабочая температура: от -55°C до +150°C

• Корпус: PG-TDSON-8 (SuperSO8)

• Тип монтажа: SMD

• Количество выводов: 8

• Полярность: N-канал

• Соответствие RoHS: да

Применение:

• Импульсные источники питания (SMPS)

• DC-DC преобразователи напряжения

• Зарядные устройства для аккумуляторов

• Контроллеры электродвигателей

• Системы бесперебойного питания (UPS)

• LED драйверы и системы управления освещением

• Коммутация мощных нагрузок постоянного тока (DC)
