Вольтметр амперметр 10А 100В со встроенным шунтом, цифровой DC, LED дисплей, DSN-VC288

Вольтметр амперметр 10А 100В со встроенным шунтом, цифровой DC, LED дисплей, DSN-VC288

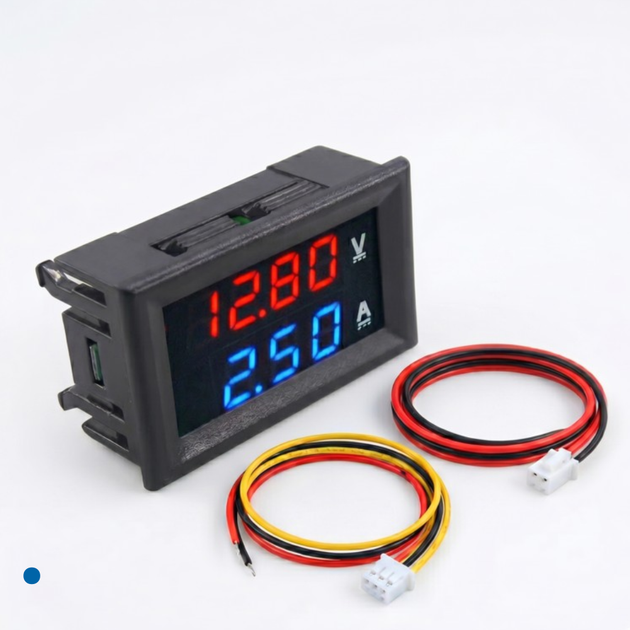

Компактный и многофункциональный измерительный модуль DSN-VC288, предназначенный для одновременного контроля напряжения и силы тока в цепях постоянного тока (DC). Прибор оснащен ярким двухстрочным LED-дисплеем: верхняя строка (красного цвета) отображает текущее напряжение, а нижняя (синего цвета) — потребляемый ток. Данная модель имеет встроенный шунт на 10А, что избавляет от необходимости докупать и подключать внешний измерительный элемент.

Основные технические характеристики:

• Модель: DSN-VC288 (со встроенным шунтом)

• Диапазон измерения напряжения: 0 – 100 В (DC)

• Диапазон измерения тока: 0 – 10 А (DC)

• Напряжение питания модуля: 4 – 30 В (DC)

• Цвет дисплея: Двухцветный (Напряжение — красный, Ток — синий)

• Скорость обновления показаний: ~300 мс

• Потребление тока самим модулем: около 20 мА

Где чаще всего используется:

• Лабораторные блоки питания: В качестве основного индикатора для самодельных (DIY) регулируемых блоков питания.

• Зарядные устройства: Для контроля процесса зарядки аккумуляторов (напряжения и тока заряда).

• Авто и мототехника: Мониторинг бортовой сети, работы генератора и потребления отдельных узлов.

• Альтернативная энергетика: Контроль параметров солнечных панелей и ветрогенераторов.

Особенности подключения и настройки:

1. Калибровка: На задней стороне платы расположены два подстроечных резистора. Они позволяют точно откалибровать показания напряжения (V) и тока (A) в случае незначительных отклонений по сравнению с эталонным мультиметром.

2. Требования к питанию: Для стабильной и долговечной работы модуля, питание должно быть максимально чистым, без пульсаций. При подключении к источникам с возможными помехами (например, в бортовой сети авто), настоятельно рекомендуется установить сглаживающий конденсатор параллельно контактам питания самого прибора.
