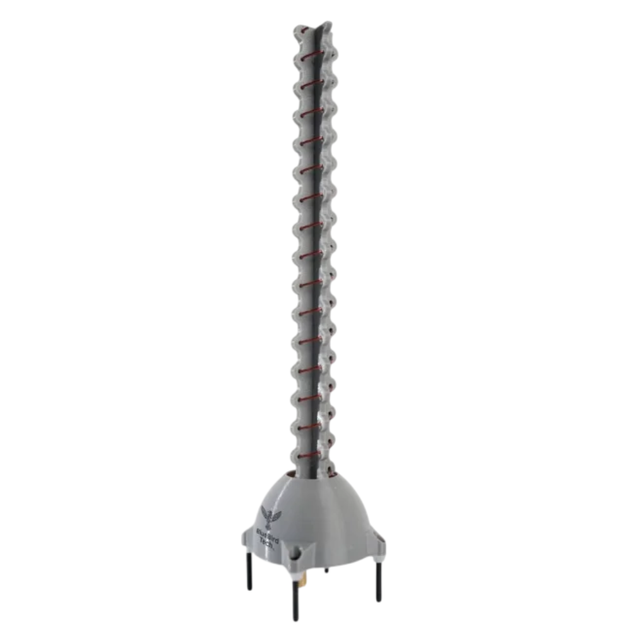

Антенна HELIX Lite 5.8/18

Антенна HELIX Lite 5.8/18 от BlueBird Tech – это ультралегкая, высокоточная спиральная антенная, специально разработанная для применения, где критическая масса, а также необходимая максимальная стабильность радиоканала.

Устройство работает в широкой полосе частот 4.9 – 6.1 ГГц и излучает/принимает сигнал с правой круговой поляризацией (RHCP) .

Техническая конфигурация и преимущества

1. Высокоэффективный излучатель (18 витков)

Конструкция базируется на 18 точно рассчитанных витках спирали , что обеспечивает высокий коэффициент усиления до 16 дБи .

Данная геометрия формирует однолепестковую, узконаправленную диаграмму излучения вдоль оси антенны, с шириной главной лепестки на уровне -3 дБ (HPBW) - всего 27° .

Это гарантирует повышенную дальность действия и эффективную изоляцию от фоновых помех вне основного луча.

2. Легкость и мобильность (Lite Concept)

Ключевой акцент в конструкции сделан на минимизации веса .

Это делает HELIX Lite 5.8/18 идеальной для использования на мобильных платформах – БПЛА и дронах-ретрансляторах , где каждый грамм имеет значение, при этом сохраняя механическую надежность.

3. Стабильная круговая поляризация

Высокое качество поляризации ( Axial Ratio < 1.5 ) обеспечивает стабильность сигнала даже при быстром движении, вращении или работе в условиях сильного многолучевого распространения.

4. Универсальность монтажа

Благодаря продуманной конструкции и низкой массе антенная одинаково удобно монтируется как на стационарные ретрансляторы (мачты, вышки), так и быстро интегрируется в бортовые системы мобильных объектов .

HELIX Lite 5.8/18 сочетает в себе инженерную простоту, минимальную нагрузку на носитель и точные технические характеристики, необходимые для профессиональных дальнобойных систем.

Если вам нужна антенная с другими параметрами, перейдите в категорию Антенны и ознакомьтесь с другими модификациями.

Технические характеристики:

ПараметрЗначениеНоминальный диапазон частот5800 МГцРабочая полоса (SWR < 2)4900 – 6100 МГцКСО (SWR)< 1.5Тип поляризацииКруговая (право)Сопротивление50 ОмКоэффициент усилениядо 16 dBiДиаграмма направленностиОднолепестковая вдоль осы; ширина главной лепестки на уровне -3 дБ (HPBW) - 27°РазъемSMA femaleМатериал элементовPETG, медьДиапазон рабочих температур−40 ℃ +70 ℃Вес60 гГабаритыШирина – 55 мм, высота – 240 мм.

В состав Антенна HELIX Lite 5.8/18 от BlueBird Tech входит:

1. Антенная HELIX Lite 5.8/18 – 1 шт.
