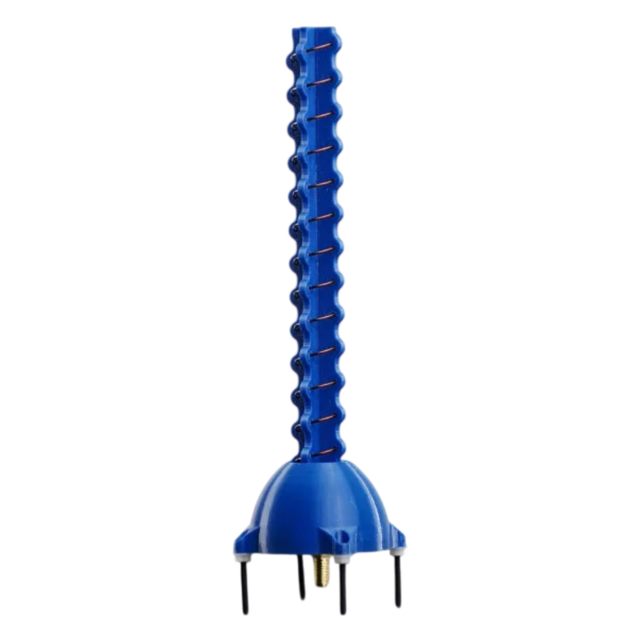

Антенна HELIX Lite 5.8/15

Антенная HELIX Lite 5.8/15 от BlueBird – это ультралегкая, высокоточная спиральная антенная, специально разработанная для применений, где критическая масса и необходима максимальная стабильность радиоканала. Устройство работает в широкой полосе частот 4.9 – 6.1 ГГц и излучает/принимает сигнал с правой круговой поляризацией (RHCP) , обеспечивая надежную связь в динамических условиях эксплуатации.

Техническая конфигурация и преимущества

1. Высокоэффективный излучатель (15 витков)

Конструкция антенны базируется на 15 точно рассчитанных витках спирали, что обеспечивает высокий коэффициент усиления до 15 dBi. Такая геометрия формирует однолепестковую, узконаправленную диаграмму излучения вдоль оси антенны с шириной главной лепестки на уровне -3 дБ (HPBW) всего 30° , что гарантирует увеличенную дальность действия и хорошую изоляцию от фоновых помех вне основного луча.

2. Легкость и мобильность (Lite Concept)

Ключевой акцент в конструкции сделан на минимизации веса – масса антенной составляет всего 53 г. Это делает HELIX Lite 5.8/15 идеальным выбором для мобильных платформ: БПЛА, дронов-ретрансляторов и других систем, где каждый грамм на счету, при этом сохраняется механическая надежность и долговечность.

3. Стабильная круговая поляризация

Высокое качество поляризации Axial Ratio < 1.5 обеспечивает стабильность сигнала даже при быстром движении, вращении платформы или в условиях сильного многолучевого распространения, что важно для дальнобойных и тактических задач.

4. Универсальность монтажа

Продуманная конструкция и низкая масса позволяют одинаково удобно монтировать антенную как на стационарные ретрансляторы (мачты, вышки), так и быстро интегрировать в бортовые системы мобильных объектов.

HELIX Lite 5.8/15 – сочетание инженерной точности и минимальной нагрузки на носитель. Идеальное решение для профессиональных дальнобойных систем, дронов, наземных ретрансляторов и тактических радиокомплексов.

Технические характеристики:

ПараметрЗначениеНоминальный диапазон частот5800 МГцРабочая полоса (SWR < 2)4900 – 6100 МГцКСО (SWR)< 1.5Тип поляризацииКруговая (право)Сопротивление50 ОмКоэффициент усиления15 dBiДиаграмма направленностиОднолепестковая вдоль осы; ширина главной лепестки на уровне -3 дБ (HPBW) - 30°РазъемSMA femaleМатериал элементовPETG, медьРабочий температурный диапазон-40°C +70°CВес53 гГабаритыширина 55 мм, высота 201 мм

В состав Антенна HELIX Lite 5.8/15 ГГц от BlueBird входит:

• Антенная HELIX Lite 5.8/15 – 1 шт.
