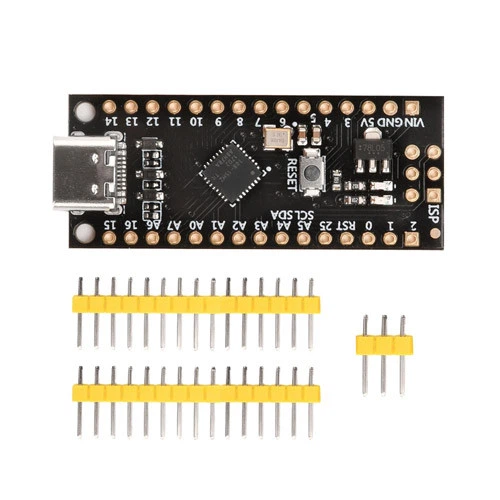

Плата разработки ATTINY88 HW-Tiny Type-C, 16 МГц (26 GPIO, Arduino совместима)

Компактная плата разработки на базе 8-битного микроконтроллера ATTINY88 (модификация HW-Tiny) – это высокоэффективная микроконтроллерная платформа прецизионного качества, разработанная для создания миниатюрных DIY-проектов, робототехники и систем автоматизации. Благодаря полной совместимости с экосистемой Arduino IDE, эта плата выступает как полноценная, значительно более легкая и бюджетная альтернатива классическим контроллерам Arduino Nano или Uno. Она является идеальным выбором как для начинающих в области программирования электроники, так и для опытных инженеров, которые нуждаются в большом количестве цифровых выводов при минимальных геометрических габаритах устройства.

Главное преимущество платы архитектуры ATTINY88 HW-Tiny — рекордное для ее класса количество линий ввода-вывода (26 GPIO). Питание и прошивка модуля осуществляются через современный симметричный разъем USB Type-C, исключающий необходимость в устаревших интерфейсах или внешних программах. На плате интегрирован линейный стабилизатор напряжения 5В с максимальным выходным током до 500 мА, который надежно защищает логические элементы от перегрузок и позволяет заживлять плату от внешних источников питания (аккумуляторов, адаптеров и т.д.).

Области применения платы разработки

• Обучение и прототипирование: Базовое освоение микроконтроллеров, изучение языка программирования C / C++ (Wiring) в Arduino IDE, проведение лабораторных работ и образовательных занятий по робототехнике.

• DIY проекты и IoT (Интернет вещей): Создание автономных метеостанций, умных будильников, систем автоматического полива растений, умных игрушек и интерактивных элементов декора.

• Сложная периферийная автоматизация: Управление большими матрицами светодиодов, считывание данных из сложной сети цифровых и аналоговых давателей благодаря наличию 26 выводов GPIO.

• Замена макетных плат Arduino: Оптимизация и уменьшение габаритов уже готовых электронных устройств, где возможности платформ ATmega328P являются избыточными.

Функциональные преимущества и особенности

• Максимальная плотность GPIO выводов: Наличие 26 функциональных пинов позволяет одновременно подключать большое количество исполнительных устройств (релое, дисплее, сервоприводы) без использования расширителей портов.

• Интегрированный разъем USB Type-C: Обеспечивает удобное подключение к ПК современными кабелями для быстрой загрузки скетчей и стабильного питания.

• Широкий выбор интерфейсов связи: Встроенные аппаратные модули I2C, SPI и UART позволяют легко организовать обмен данными с другими микроконтроллерами, дисплеями или беспроводными модулями.

• Широкий диапазон входного напряжения: Наличие отдельного входа для внешнего питания (7–24 В) позволяет интегрировать плату в системы с питанием от стандартных блоков на 9 В или 12 В.

Технические характеристики

• Микроконтроллер: ATTINY88.

• Модельная модификация: HW-Tiny.

• Тактова частота ядра: 16 МГц.

• Объем Flash-памяти программ: 8 КБ.

• Количество выводов общего назначения (GPIO): 26 шт.

• Аналого-цифровой преобразователь (АЦП): 8 каналов.

• Аппаратные интерфейсы: I2C, SPI, UART.

• Интерфейсный разъем: USB Type-C (для прошивки и питания).

• Рабочее логическое напряжение: 5 В.

• Допустимое внешнее напряжение питания (Вход VIN): 7–24 В (рекомендовано до 12 В).

• Максимальный ток стабилизатора 5 В: 500 мА.

• Совместимость с ПО: Arduino IDE 1.0+ (Windows / Linux / macOS).

• Габаритные размеры платы: 45 x 19 мм.

• Вес изделия: 4 г.

Советы по подключению и безопасности

1. Перед первым подключением к Arduino IDE убедитесь, что вы установили соответствующий пакет платы поддержки ATTINY (например, ATTinyCore) через Менеджер плат.

2. При подаче внешнего питания на контакт VIN строго следуйте полярности. Не рекомендуется подавать более 12 В на постоянной основе для избегания перегрева линейного стабилизатора.

3. Рабочее напряжение логики составляет 5 В. При подключении 3.3 Вольтовых датчиков используйте конвертеры логических уровней.

Комплектация лота

• Плата разработчика ATTINY88 HW-Tiny (Type-C) - 1 шт
