Контроллер защиты от протечек воды Mastino TS2 Gold

Описание Контроллер защиты от протечек воды Mastino TS2 Gold

Используется для приема сигналов от датчиков протекания воды и предоставления команд на износ исполнительных устройств. Обеспечивает световое и звуковое оповещение об аварии. К контроллеру перекрытие воды TS2 подключается к двум кранам и пяти датчикам. Если вода попадает на датчик, выключатель автоматически подает команду на краны для их автоматического закрытия, таким образом защищает от затопления помещений.

Описание логики работы контроллера Mastino TS2 Gold:

Рабочий режим. При подключении устройства к сети 220В по схеме происходит его включение и переход в рабочий режим, питание на клемме номер 1 включается на постоянной основе без лимита времени. Мигание зеленого светодиода. Краны открываются.

Режим перекрытия воды. При срабатывании датчика на воду или при включении контроллера датчик был уже замкнут, система переходит в аварийный режим. Питание на клемме номер 1 остается включенным, а на клемме номер 4 (NC) дополнительно включается на постоянной основе для подачи сигнала на закрытие кранов с электроприводом. Звуковой сигнал об аварии, мигании красного светодиода. Без лимита времени и без реагирования на автопроворот кранов и влажности датчика, пока не будет физически нажата кнопка перезагрузки на лицевой панели, краны закрываются.

Особенность. Контроллер запоминает последний режим работы даже после выключения питания.

Режим ручного перекрытия воды. При продолжительном нажатии на сенсорную кнопку в течение трех секунд краны переходят в закрытое положение. Повторное, одинарное, не продолжительное нажатие на сенсорную кнопку переводит краны в открытое положение и рабочий режим контроллера.

Режим автопроворота кранов. Программа закрытия/открывания кранов включается один раз в 15 суток. Включается только в том случае, если контроллер находится в обычном рабочем режиме. В режиме перекрытия воды не работает. Если при режиме автопроворота кранов произошло срабатывание датчика, то контроллер переходит в аварийный режим. Отсчет времени для включения автопроворота кранов отсчитывается по времени работы рабочего режима.

Режим ручного перекрытия воды. При длительном нажатии на сенсорную кнопку в течении 3 секунд краны переходят в закрытое положение. Повторное нажатие на сенсорную кнопку в течении 3 секунд переводит краны в открытое положение.

Особенности монтажа и эксплуатации Mastino TS2 Gold:

• Внимательно ознакомьтесь с инструкцией перед началом работы.
• Перед подключением контроллера Mastino TS2 или его отключением для проверки или замены обязательно обесточьте проводку.
• Электрическое соединение и подключение контроллера к сети должен выполнять квалифицированный электрик.
• Гарантия на неисправности контроллера возникшие в результате его неправильного подключения не распространяется.
• Напряжение питания на контроллер должно быть подано из силового шкафа и обязательно через УЗО (30 мА).

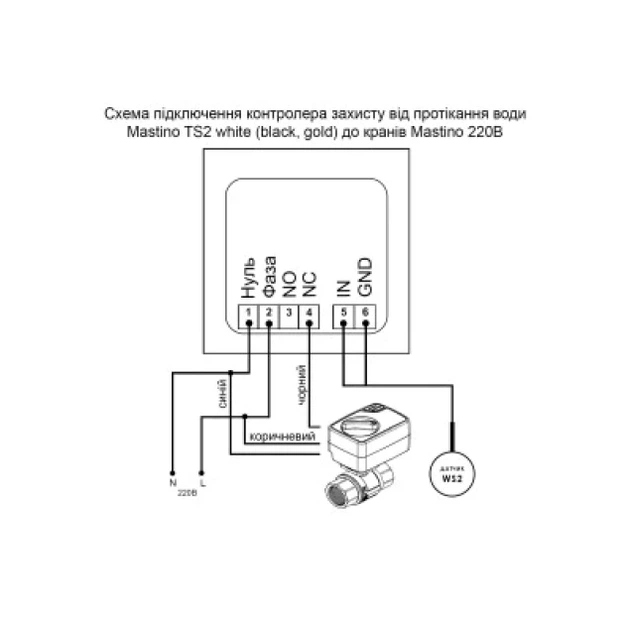

• Фазу и ноль подвести согласно схеме подключения.
