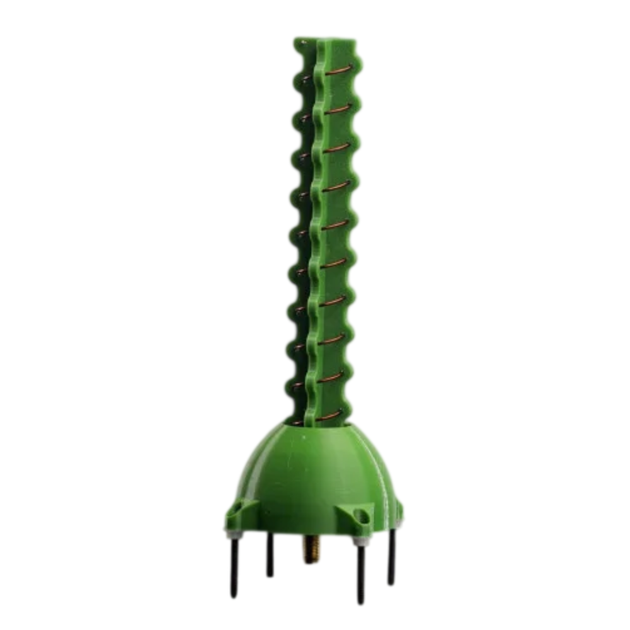

Антенна HELIX Lite 5.8/12

Ключевые особенности

1. Высокоэффективный излучатель

В заглавиях уникального описания встречается ссылка на 15 витков как черту излучателя, тогда как конструкция конкретно базируется на 12 точно рассчитанных витках спирали. Такое сочетание геометрии обеспечивает высокий коэффициент усиления до 14 dBi и формирование однолепестковой узконаправленной диаграммы вдоль оси антенны с шириной главной лепестки на уровне -3 дБ (HPBW) - 35° , что гарантирует повышенную дальность связи и хорошую изоляцию от помех вне основного.

2. Легкость и мобильность (Lite Concept)

Конструкция антенны ориентирована на минимизацию веса без утраты механической надежности. Вес устройства составляет 45 г , что делает HELIX Lite идеальным выбором для мобильных платформ: БПЛА, дронов-ретрансляторов и бортовых систем, где каждый грамм имеет значение.

3. Стабильная круговая поляризация

Высокое качество поляризации подтверждается малым значением Axial Ratio < 1.5 , что обеспечивает стабильность и согласованность сигнала при движениях, вращениях и условиях сложного многолучевого распространения.

4. Универсальность монтажа

Благодаря продуманной конструкции и низкой массе антенную удобно монтировать как на стационарные ретрансляторы (мачты, вышки), так и быстро интегрировать в бортовые системы мобильных объектов. Разъем: SMA female , сопротивление: 50 Ом.

Технические характеристики:

ПараметрЗначениеНоминальный диапазон частот5800 МГцРабочая полоса (SWR < 2)4900 – 6100 МГцКСО (SWR)< 1.5Тип поляризацииКруговая (право)Сопротивление50 ОмКоэффициент усилениядо 14 dBiДиаграмма направленностиоднолепестковая вдоль осы; ширина главной лепестки на уровне -3 дБ (HPBW) - 35°РазъемSMA femaleМатериал элементовPETG, медьДиапазон температур-40°C +70°CВес45 гГабаритыширина 55 мм, высота – 164 мм.

Комплект поставки

В состав Антенна HELIX Lite 5.8/12 ГГц от BlueBird входит:

• Антенная HELIX Lite 5.8/12 - 1 шт.

Антенна сочетает в себе инженерную простоту, минимальную нагрузку на носитель и точные технические характеристики, необходимые для профессиональных дальнобойных систем связи. Благодаря узконаправленной диаграмме и правой круговой поляризации HELIX Lite подходит для задач, где важна высокая помехоустойчивость и стабильность канала при подвижных и стационарных установках.
