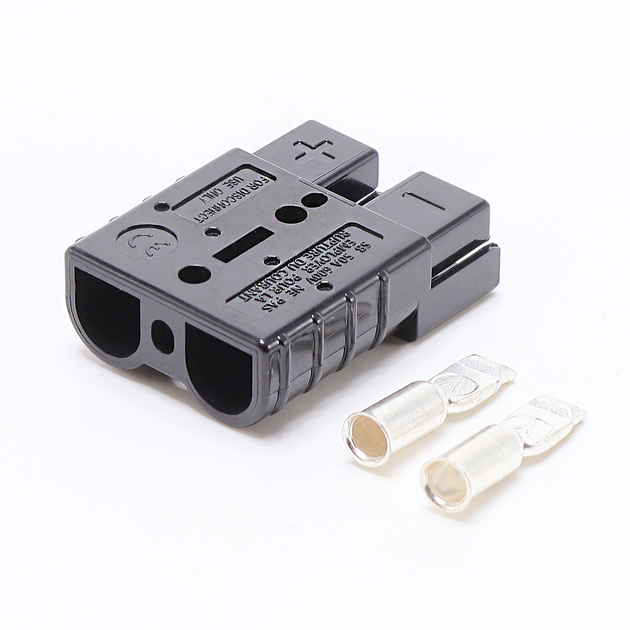

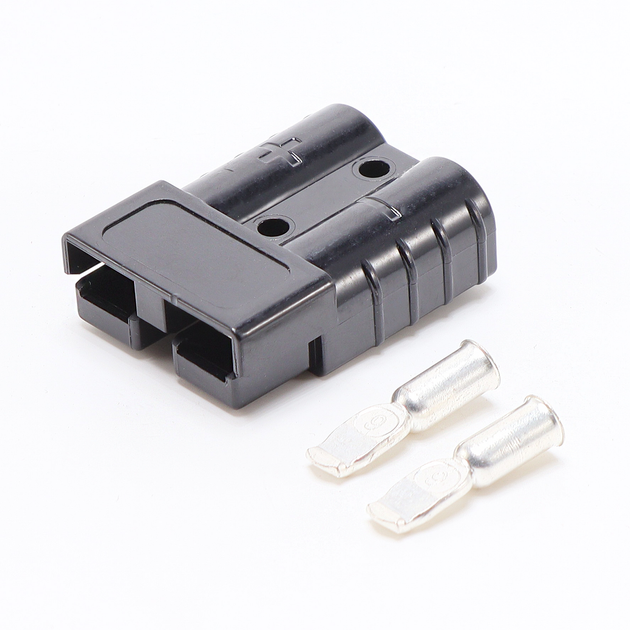

Силовой разъем Anderson SB50 / A-D-50A-BLK / чёрный — стандартизированный безполярный разъем серии SB для коммутации силовых цепей постоянного тока в промышленном, тяговом и аккумуляторном оборудовании. Однодетальный поликарбонатный корпус с нержавеющими стальными пружинами обеспечивает надежную фиксацию контактов и стабильное соединение при многократных циклах подключения и отключения под нагрузкой.
Медные контакты с серебряным или луженым покрытием обеспечивают низкое переходное сопротивление и стабильный токовой контакт. Безполярная конструкция исключает неправильное подключение — разъем соединяется сам с собой в любой ориентации. Цветовое кодирование корпуса позволяет быстро идентифицировать разъем в сложных монтажных узлах.
Технические характеристики:
Совместим с A-D-50A-BLK, A-D-50A-GRY, AP-D-50A-BLK
Номинальный ток: 50A
Максимальный ток: до 120A
Номинальное напряжение: 600V DC
Диэлектрическая прочность: 2200V AC
Количество контактов: 2
Материал контактов: медный сплав с серебряным покрытием
Среднее сопротивление контакта: 0,200 мОм
Материал корпуса: поликарбонат
Класс огнестойкости: UL94 V-0
Пружина удержания контакта: нержавеющая сталь
Сечение кабеля: 1,5–16 мм²
Максимальный диаметр изоляции: 11,2 мм
Рабочая температура: -20°C … +105°C
Ресурс циклов (серебряное покрытие): 10 000
Ток горячего подключения: 50A при 120V DC
Защита в разомкнутом состоянии: IP10
Полярность: безполярный
Цвет корпуса: чёрный
Комплектация: корпус + 2 силовых контакта
Область применения:
Электронагрузчики и электрокары
Зарядные станции и зарядное оборудование
Аккумуляторные системы хранения энергии (ESS / BESS)
Автономные солнечные и ветровые энергосистемы
Промышленный электротранспорт и спецтехника
Резервные источники питания и ИБП
Преимущества:
Безполярная конструкция — исключает ложное подключение при любой ориентации
Нержавеющие стальные пружины надежно фиксируют контакты без люфтов
Низкое переходное сопротивление контактов — минимальные потери в силовой цепи
UL-сертифицирован для горячего подключения — безопасная коммутация под нагрузкой
Совместимость со стандартными аксессуарами серии SB50 – кожухами, втулками, крышками
Цветовое кодирование корпуса — быстрая визуальная идентификация в монтажном узле
Монтаж контактов обжимом — без пайки
