Тестовый кабель BNC – крокодилы RG58, 90 см, 15 А YPIONEER P1064

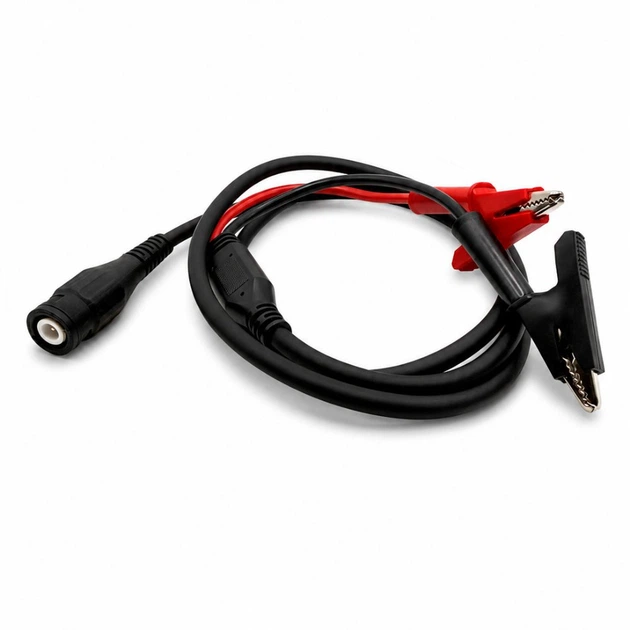

YPIONEER P1064 — измерительный BNC кабель-переходник со штекера BNC на два больших медных зажима типа «крокодил» (красный и чёрный). Основная линия — экранированный коаксиальный кабель типа RG58 диаметром 5,0 мм и длиной 90 см, зажимы рассчитаны на ток до 15 А. Кабель соединяет приборы с BNC-входом — осциллографы, генераторы сигналов, кондуктометры, потенциостаты — с клеммами, шинами и электродами, к которым неудобно подключиться щупом.

Основные преимущества

• коаксиальный кабель типа RG58;
• BNC-штекер с литым корпусом;
• большие медные зажимы «крокодил»;
• ток до 15 А;
• длина 90 см;
• экранированная сигнальная линия.

Экранированная коаксиальная линия RG58

В отличие от простых двухжильных тестовых проводов, основная линия P1064 — коаксиальный кабель типа RG58 с характеристическим (волновым) сопротивлением 50 Ом: центральная жила передаёт сигнал, оплётка экранирует его от внешних наводок. Это особенно важно при работе с низкоуровневыми сигналами, цепями с высоким входным сопротивлением и в электрохимических измерениях, где неэкранированный провод «ловит» сетевые 50 Гц и радиопомехи. Разветвление на красный (сигнальный) и чёрный (земляной) отводы 3,5 мм выполнено неразъёмным литьём, что снижает риск повреждения проводов в этом месте.

Большие медные зажимы «крокодил» на 15 А

Зажимы с медными губками уверенно держатся на клеммах, шпильках, болтовых соединениях, шинах и толстых проводах — там, где мелкие тестовые крючки не имеют достаточного раскрытия. Изолированные кожухи защищают от случайного касания соседних контактов, а номинал 15 А по спецификации производителя даёт запас для задач с заметными токами.

Применение

• Подключение электродов и электрохимических ячеек к потенциостатам и кондуктометрам с BNC-входом.
• Вывод сигнала с генератора на макет или исследуемую цепь.
• Наблюдение формы сигнала осциллографом на клеммах трансформаторов, реле, двигателей.
• Лабораторные практикумы — сборка схем «на крокодилах» без пайки.

Характеристики

• Модель: YPIONEER P1064
• Тип: кабель-переходник BNC — 2 крокодила
• Разъём: BNC (штекер), литой корпус
• Основная линия: коаксиальный кабель типа RG58, 5,0 мм, 50 Ом
• Отводы: 3,5 мм, красный + чёрный
• Зажимы: большие медные зажимы «крокодил», изолированные кожухи
• Максимальный ток: 15 А (по спецификации производителя)
• Длина: 90 см
• Производитель: Jiangsu Zhongce Electronics (YPIONEER), Китай

Комплектация

• Кабель BNC — 2 крокодила YPIONEER P1064 — 1 шт.

Полярность: красный крокодил соединён с центральной жилой коаксиала (сигнал), чёрный — с оплёткой (земля/экран).

Обратите внимание. Производитель не декларирует максимальное рабочее напряжение и категорию электробезопасности (CAT) — для силовых цепей и распределительных щитов используйте аксессуары с подтверждённой категорией безопасности. Если нужны тестовые крючки вместо крокодилов — обратите внимание на YPIONEER P1020, если банановые штекеры — на P1029 или адаптер P53.
