Журнал виготовлення буронабивних паль, ДБН А.3.1-5:2016, додаток Б, м'яка прошнурована пронумерована

Журнал виготовлення буронабивних паль, ДБН А.3.1-5:2016, додаток Б

A4 формат, 180 сторінок (90 аркушів), обкладинка мʼяка прошнурована палітурка з картону або прошнурована тверда палітурка. Папір внутрішнього блоку 80 грам офсетний.

Журнал виготовлення буронабивних паль, ДБН А.3.1-5:2016, додаток Б призначений для фіксації відомостей про виконання робіт з улаштування буронабивних паль відповідно до вимог ДБН А.3.1-5:2016, додаток Б.

Нормативна основа. ДБН А.3.1-5:2016 «Організація будівельного виробництва», додаток Б (довідковий) — форми сторінок спеціальних журналів з окремих видів робіт (форма першої сторінки Б.1, другої сторінки Б.2, подальших сторінок Б.3).

Структура форми. Журнал складається з розділів. Таблиця Б.1 Список інженерно-технічного персоналу (5 граф): прізвище, ім’я, по батькові; фах та освіта; посада; дата початку робіт на об’єкті будівництва; дата закінчення робіт на об’єкті будівництва. Таблиця Б.2 Перелік актів на закриття прихованих робіт і актів проміжного прийняття відповідальних конструкцій (3 графи): номер рядка; найменування акта; дата підписання акта. Таблиця Б.3 Відомості про виконання робіт з улаштування буронабивних паль (17 граф): дата та час виконання робіт; номер палі за планом; діаметр свердловини, м; абсолютна позначка верху оголовка палі; буріння ствола — глибина, м; буріння ствола — абсолютна відмітка забою свердловини; свердління розширення (кількість циклів в рівні забою); найменування ґрунтів у рівні забою; довжина арматурного каркаса; марка бетону, осадка конуса; загальний об’єм бетону, м³; бетонування способом ВПТ — об’єм укладеного бетону, включаючи уширення; бетонування способом ВПТ — мінімальне заглиблення низу бетонолітної труби і бетон, м; рівень бетону в трубі, м — до вибуху; рівень бетону в трубі, м — після вибуху; спосіб закріплення стінок свердловини; виконавець, прізвище, ініціали, підпис.

Титульний аркуш. Перша сторінка за формою ДБН: назва журналу, будівельна організація, об’єкт будівництва, відповідальна особа, проектна організація, технічний нагляд, дати початку й закінчення.

Розділ 1. Таблиця Б.1 Список інженерно-технічного персоналу.

Розділ 2. Таблиця Б.2 Перелік актів на закриття прихованих робіт і актів проміжного прийняття відповідальних конструкцій.

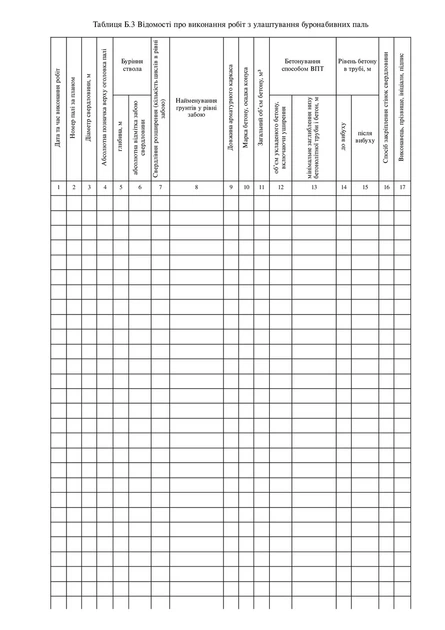

Розділ 3. Таблиця Б.3 Відомості про виконання робіт з улаштування буронабивних паль.
