Двухканальный цифровой осциллограф BSIDE O2 с генератором сигналов 50 МГц 250 МС/с

BSIDE O2 — профессиональный портативный цифровой осциллограф 2-в-1 со встроенным генератором сигналов DDS, который сочетает высокую точность измерений, широкие возможности анализа и компактные размеры.

Устройство оснащено 3,98-дюймовым цветным сенсорным дисплеем, двумя каналами измерения, частотой дискретизации 250 МС/с, полосой пропускания 50 МГц и встроенным аккумулятором на 3000 мАч. Идеально подходит для ремонта, диагностики, отладки и тестирования электронных схем.

Особенности и преимущества

• Осциллограф и генератор сигналов 2-в-1.
• Два независимых канала осциллографа.
• Аналоговая полоса пропускания 50 МГц.
• Частота дискретизации 250 МС/с в реальном времени.
• Генератор сигналов DDS с 12 типами сигналов.
• Максимальная выходная частота генератора до 2 МГц.
• Регулировка частоты с шагом 1 Гц.
• Регулировка амплитуда и коэффициента заполнения.
• Архитектура FPGA + MCU + ADC для высокой точности измерений.
• Максимальное измеренное напряжение ±400 В.
• Встроенная защита от высокого напряжения.

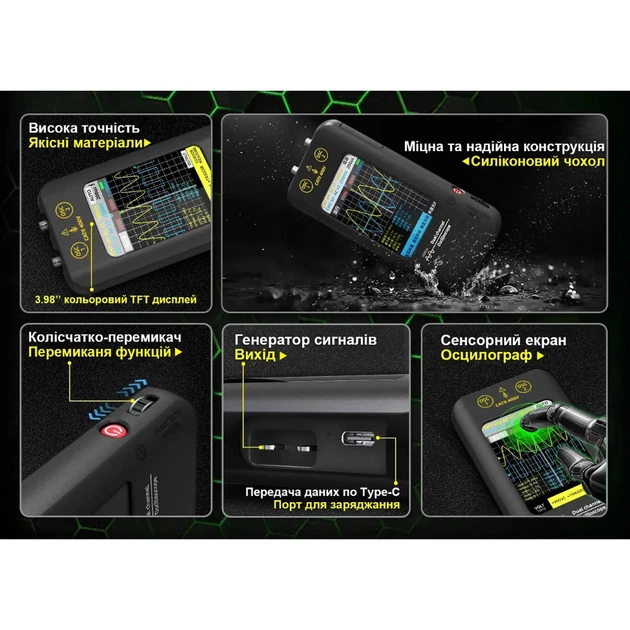

• Сенсорный TFT-дисплей 3,98" с закаленным стеклом.
• Сохранение скриншотов осциллограмм.
• Экспорт изображений на ПК для дальнейшего анализа.
• Регулируемая яркость дисплея.
• Встроенный аккумулятор 3000 мА*ч.
• До 7 часов автономной работы.
• Зарядка и передача данных через USB Type-C.
• Компактный портативный корпус из ABS-пластика и силикона.
• Подходит для ремонта, диагностики и отладки электронного оборудования.

Технические характеристики

• Бренд: BSIDE.
• Модель: O2.
• Тип: цифровой осциллограф.
• Форм-фактор: портативный.
• Питание: аккумулятор.
• Емкость аккумулятора: 3000 мА*ч.
• Время автономной работы: до 7 часов.
• Интерфейс зарядки: USB Type-C (5 В / 2 А).
• Дисплей: цветной сенсорный TFT.
• Диагональ дисплея: 3,98".
• Разрешение дисплея: 480 × 272 пикселей.
• Материал корпуса: ABS пластик, силикон.
• Цвет: серый.
• Размеры: 170 × 81 × 24 мм.
• Вес: 268 г.
• Страна производитель: Китай.

Осцилограф
• Количество каналов: 2.
• Аналоговая полоса пропускания: 50 МГц.
• Частота дискретизации: 250 МС/с.
• Объем памяти: до 128 КБ.
• Входное сопротивление: 1 МОм.
• Диапазон часового развертки: 10 нс / поделка - 20 с/поделок.
• Вертикальная чувствительность: 10 мВ / поделок – 20 В / поделок.
• Точность временной развертки: 20 ppm.
• Максимальное измеренное напряжение: ±400 В.
• Щуп: 1× / 10×.
• Ограничение полосы пропускания: 20 МГц.
• Режими тригера: AUTO, Normal, Single.
• Типы триггера: нарастающий, ниспадающий фронт.
• Режимы отображения: XY, YT, прокрутка.
• Метод измерения: AC/DC.
• Поддержка математических функций и FFT.

Генератор сигналов
• Количество каналов: 1.
• Тип генератора: DDS.
• Максимальная выходная частота: до 2 МГц.
• Частота синусоидального сигнала: до 10 МГц.
• Частота других форм сигнала: до 5 МГц.
• Амплитуда: 0,1–3,0 В.
• Коэффициент заполнения: 0–99%.
• Количество типов сигналов: 12.

Комплектация

• Осциллограф BSIDE O2.
• Щуп P6100.
• Кабель USB Type-C.
• Защитный чехол.
• Затискач.
• Цветные кольца.
• Инструкция
• Фирменная упаковка.
