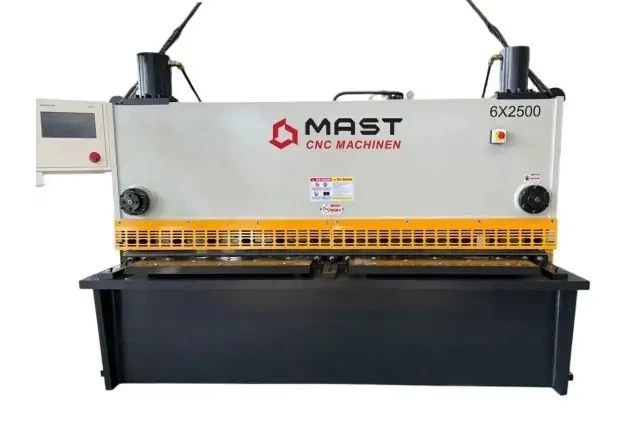

Гидравлические гильотинные ножницы MAST CNC MACHINEN QC11K-6X2500 с TP10S

Гидравлические гильотинные ножницы MAST CNC MACHINEN QC11K-6X2500 с TP10S - это промышленное оборудование с ЧПУ управлением для точной резки листового металла толщиной до 6 мм. Максимальная ширина резки составляет 2500 мм. CNC-контроллер обеспечивает автоматическое управление задним упором с ходом 20-600 мм, позволяет программировать шаги резки, длину резки, количество циклов и другие параметры обработки, что делает станок идеальным выбором для серийного производства. Панель управления размещена на выносной поворотной консоли, что значительно повышает эргономику работы.

Два синхронизированных гидроцилиндра и прецизионные гидрораспределители обеспечивают плавный и контролируемый ход режущей балки. Верхняя балка движется строго вертикально, а усилие равномерно передается вдоль всей длины лезвия, что гарантирует ровный и точный разрез. Резка осуществляется последовательно по всей ширине листа, а угол резки регулируется в диапазоне до 3°, что позволяет резать разную толщину металла без деформации края. Шариковые роликовые направляющие по всей ширине опорного стола обеспечивают легкое скольжение листа при подаче, позиционировании и выгрузке. Перед резкой лист надежно фиксируется гидравлическими прижимами. Эти гидравлические гильотинные ножницы с ЧПУ имеют жесткую, массивную конструкцию, рассчитанную на долгий срок службы и обеспечивающую стабильность при работе с максимальной нагрузкой.

Особенности гидравлических гильотинных ножниц MAST CNC MACHINEN QC11K-6X2500 с TP10S

• Максимальная толщина листового металла - 6 мм
• Ширина резки - 2500 мм
• Мощность двигателя - 7,5 кВт
• Цифровая система управления TP10S
• Автоматическое позиционирование заднего упора
• Серводвигатель заднего упора мощностью 0,75 кВт
• Точность позиционирования упора - до 0,05-0,1 мм
• Ход заднего упора - 20-600 мм
• Программирование многошаговых циклов
• Память программ
• Возможность настройки длины хода балки
• Режимы одиночного хода и непрерывного цикла
• Панель управления с ЖК-дисплеем и клавиатурным блоком
• Размещение панели управления на выносной поворотной консоли
• Два синхронизированных гидроцилиндра, размещенные по бокам верхней балки
• Прецизионные гидрораспределители
• Постепенная резка по всей ширине листа
• Угол резки - 0,5-3°
• Усиленная режущая балка из массивного стального профиля
• Ножи из легированной стали с 4 режущими кромками
• Регулировка зазора между ножами
• Шариковые роликовые направляющие по всей ширине опорного стола
• Гидравлические прижимы вдоль всей линии резки
• Монолитная сварная рама повышенной жесткости
• Интегрированные в станину направляющие балки
• Вес станка - 4500 кг.

Частые вопросы

Больше о конструктивных особенностях и работе гидравлических гильотинных ножниц - в ответах на часто задаваемые вопросы.

Какие ключевые отличия между гильотинными ножницами с механическим и гидравлическим приводом?

Механические гильотинные ножницы используют маховик и муфту, чтобы создать быстрый, но фиксированный удар. Гидравлические ножницы используют жидкость под давлением (гидроцилиндры), что обеспечивает плавный, регулируемый ход ножа. Гидравлическая система позволяет контролировать скорость и усилие резки, что особенно важно при работе с разной толщиной и материалами.

Как в гидравлических гильотинных ножницах происходит фиксация листа перед резкой?

Лист фиксируется с помощью гидравлических прижимов, размещенных вдоль всей линии резки. Они опускаются до начала движения режущего ножа и плотно прижимают лист к рабочему столу, предотвращая его смещение или поднятие во время резки.

Для чего нужны шариковые ролики на опорном столе гидравлической гильотины, если лист фиксируется прижимами?

Ролики работают до момента фиксации: во время подачи, выравнивания и позиционирования листа. Они минимизируют трение, царапины и деформации тонкого металла, облегчают работу оператора и ускоряют настройку.

Какие преимущества автоматического позиционирования заднего упора в гидравлических гильотинных ножницах с ЧПУ?

Автоматическое позиционирование заднего упора обеспечивает точность, которую невозможно достичь при ручной установке. Это гарантирует идеальную повторяемость при серийном производстве, возможность выполнения многошаговых программ и повышение производительности работы.

Для чего в гидравлических гильотинных ножницах нужна функция регулировки угла резки?

Угол резки уменьшают при резке тонкого металла, чтобы минимизировать его деформацию, и увеличивают при резке толстого металла (для уменьшения нагрузки на ножи и гидравлику). Это улучшает качество резки и увеличивает ресурс оборудования.
