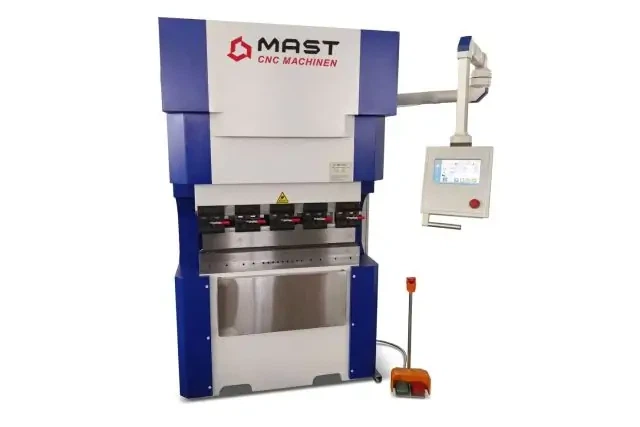

Электрический листогибочный пресс MAST CNC Machinen 20T1000

Электрический листогибочный пресс MAST CNC Machinen 20T1000 - это высокоточное оборудование с программным управлением, предназначенное для гибки листового металла толщиной до 2,5 мм под заданным углом и радиусом. Отлично подходит для производства корпусных деталей, элементов вентиляции, металлической мебели, сложных профилей и других изделий, где требуется высокая точность. Усилие гибки составляет 20 тонн, рабочая ширина - 1000 мм.

Для подъема и опускания верхней балки используются два независимых сервопривода мощностью 4,4 кВт каждый, которые работают через шарико-винтовые пары. Это обеспечивает идеально параллельное движение балки, равномерное распределение усилия по всей длине балки и точность позиционирования до сотых миллиметра. Для горизонтального перемещения и регулировки высоты заднего упора пресс оснащен отдельными двигателями осей X-R мощностью 1 кВт каждый. Угол гибки регулируется глубиной опускания пуансона. Угол гиба, глубина подачи листа и тип материала устанавливаются с панели управления. Высокая точность и повторяемость, а также быстрая работа с минимальной переналадкой делают этот электрический листогибочный пресс с ЧПУ эффективным решением для серийного производства.

Особенности электрического листогибочного пресса MAST CNC Machinen 20T1000

• Номинальное усилие - 20 тонн
• Максимальная толщина листового металла - 2,5 мм
• Рабочая ширина - 1000 мм
• Глубина горла - 250 мм
• Ход пуансона - 150 мм
• Сегментированная конструкция пуансона и матрицы
• Максимальная высота открытия - 430 мм
• 4-осевая система управления
• Контроллер EASYCut ECO10ES
• 2 сервопривода верхней балки мощностью по 4,4 кВт, каждый из которых работает через собственную шарико-винтовую пару (ШВП)
• Высокоточные линейные энкодеры
• Точность позиционирования балки - до ±0,05
• Скорость подъема-опускания балки - 0-200 мм/с
• Скорость гибки - 30 мм/с
• Отдельные двигатели осей X-R мощностью 1 кВт каждый
• Регулировка угла гиба глубиной погружения пуансона
• База данных материалов и инструмента
• Компенсация упругого возврата
• Возможность сохранения программ гибки
• Запуск цикла гибки ножной педалью
• Мгновенная остановка пресса при отпускании педали
• Жесткая монолитная станина
• Вес 2200 кг.

Частые вопросы

Для лучшего ознакомления с особенностями электрических листогибочных прессов с ЧПУ ознакомьтесь с ответами на вопросы.

Какие преимущества электрических листогибочных ЧПУ прессов с 4-осевой системой управления?

4-осевая система управления дает ряд существенных преимуществ:

• Максимальная точность линии гиба благодаря независимому управлению осями Y1 и Y2
• Автоматическое позиционирование детали (ось X)
• Возможность работы со сложными и уже согнутыми деталями (ось R)
• Возможность программировать сложные многоэтапные циклы гибки
• Высокая скорость переналадки.

Зачем в электрических листогибочных ЧПУ-прессах используются два сервомотора по осям Y1-Y2?

Два сервомотора по осям Y1 и Y2, управляемые CNC, равномерно распределяют усилие гибки по всей длине траверсы и обеспечивают ее идеальную параллельность и высокую точность позиционирования. Это гарантирует одинаковый угол гиба по всей длине детали и повышает точность при серийном производстве.

Для чего в электрическом листогибочном прессе с ЧПУ нужны оси X и R заднего упора?

Ось Х отвечает за глубину подачи листа и длину полки гиба. Оператор вводит желаемую длину полки в ЧПУ, и упор автоматически перемещается на нужное расстояние от линии гиба. Ось R отвечает за высоту упорных пальцев, позволяя работать с уже согнутыми или профильными деталями, а также настроить высоту упора в соответствии с высотой пуансонов и матриц.

Что такое световой просвет в электрическом листогибочном прессе и какое он имеет значение?

Световой просвет — это максимальное вертикальное расстояние между нижним рабочим столом (или установленной матрицей) и верхней траверсой (или установленным пуансоном), когда траверса находится в наивысшей точке своего подъема. Определяет максимальную высоту инструментального набора (высота пуансона + высота матрицы) и возможность работать с высокими бортами и глубокими коробками.

Почему электрические листогибочные прессы считаются более энергоэффективными, чем гидравлические?

В отличие от гидравлических насосов, которым нужно постоянно поддерживать давление, сервомоторы потребляют энергию только во время рабочего цикла гибки. Это снижает потребление электроэнергии на 30-50%.
