Петлі діелектричні накладні CFM-TR-B.50-SH-6

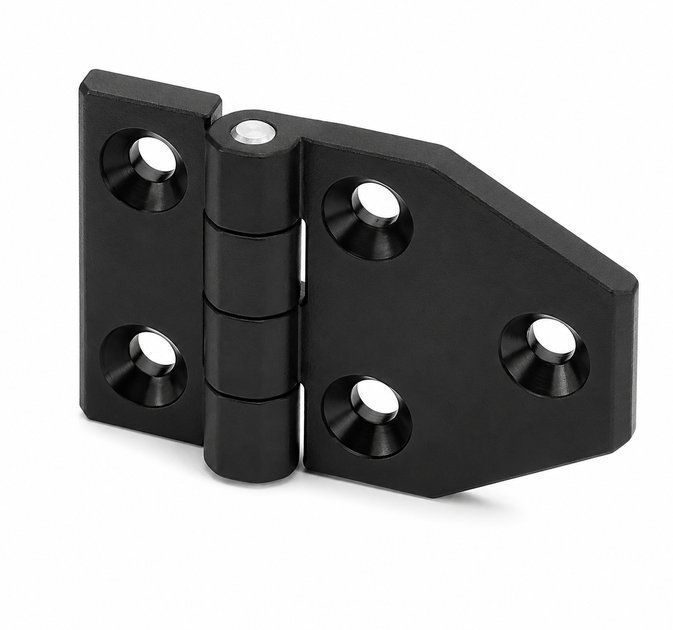

CFM-TR-B.50-SH-6 — промислова петля з асиметричними корпусами, виготовлена з армованого скловолокном поліамідного технополімеру. Призначена для встановлення дверей, кришок, захисних огороджень, сервісних панелей та інших рухомих елементів промислового обладнання, де потрібна висока механічна міцність, стійкість до корозії та тривалий ресурс експлуатації.

Призначення

Петля використовується для надійного з'єднання дверей або кришок з корпусом обладнання. Завдяки різним розмірам двох половин петлі (виконання CFM-TR-B) вона особливо зручна для конструкцій, де двері та рама мають різну ширину або товщину.

Основні характеристики

модель: CFM-TR-B.50-SH-6;

тип: промислова петля;

виконання: корпуси різних розмірів;

матеріал корпусу: SUPER-Technopolymer на основі поліаміду (PA), армований скловолокном;

колір: чорний;

поверхня: матова;

матеріал осі: нержавіюча сталь AISI 303;

монтаж: наскрізні отвори під гвинти з потайною головкою;

рекомендований діаметр кріплення: 6 мм;

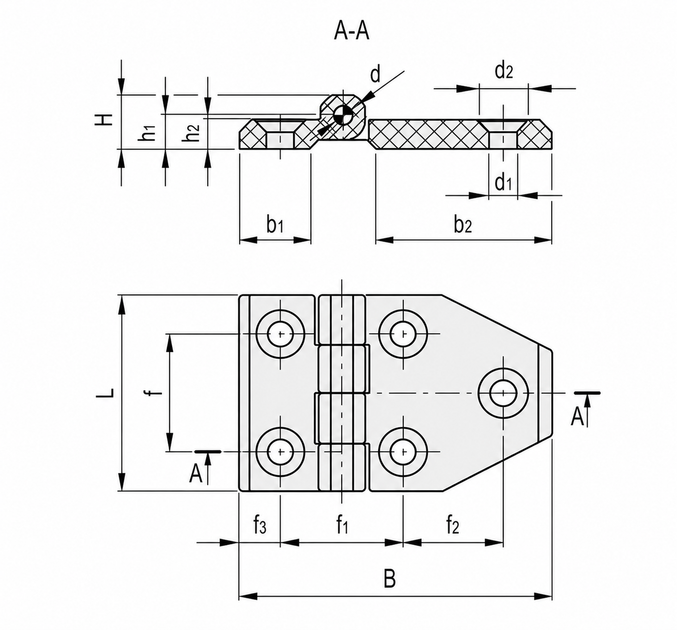

довжина петлі (L): 50 мм;

ширина: 77 мм;

висота: 11,5 мм;

рекомендований момент затягування кріплення: 5 Н·м;

максимальний кут відкривання: 270°;

робоча температура: від -30°C до +100°C;

відповідність директиві RoHS.

Механічна міцність

Для моделі CFM-TR-B.50-SH-6 виробником визначені такі максимальні статичні навантаження:

осьове навантаження (Sa): 2100 Н;

радіальне навантаження (Sr): 3000 Н;

навантаження при відкриванні на 90° (S90): 1500 Н.

Під час проєктування обладнання рекомендується застосовувати необхідний запас міцності залежно від умов експлуатації та вимог безпеки.

Комплектація

Комплект поставки включає одну петлю CFM-TR-B.50-SH-6. Кріпильні елементи, замовляються окремо відповідно до конструкції обладнання.
