USB логічний аналізатор 24 МГц, 8-канальний, для MCU, ARM, PIC, тестування цифрових схем (IN-633212)

USB логічний аналізатор 24 МГц 8-канальний — компактний та зручний пристрій для запису та аналізу цифрових сигналів у мікроконтролерах, платах Arduino, ARM та PIC. Ідеально підходить для відладки цифрових електронних схем, тестування послідовних та паралельних шин, а також для навчання та експериментів з цифровою електронікою.

Аналізатор підтримує широкий спектр протоколів: CAN, DMX-512, I2C, I2S/PCM, MANCHESTER, 1-WIRE, Async Serial, SPI, Simple Parallel, UNI/O. Бета-версія програмного забезпечення розширює можливості, включаючи Atmel SWI, BiSS C, CAN, DMX-512, I2C, I2S/PCM, JTAG, LIN, MANCHESTER, MDIO, 1-WIRE, PS/2, Async Serial, SPI, Simple Parallel, UNI/O, USB 1.1.

Характеристики:

• Кількість каналів: 8 цифрових входів

• Діапазон вхідного напруги: -0.5 ~ 5.25 В

• Вхідний опір: 100 кОм, 10 пФ

• Частота дискретизації: 24 МГц, 16 МГц, 12 МГц, 8 МГц, 4 МГц, 2 МГц, 1 МГц, 500 кГц, 250 кГц, 200 кГц, 100 кГц, 50 кГц, 25 кГц

• Живлення: від USB

• Світлова індикація активності

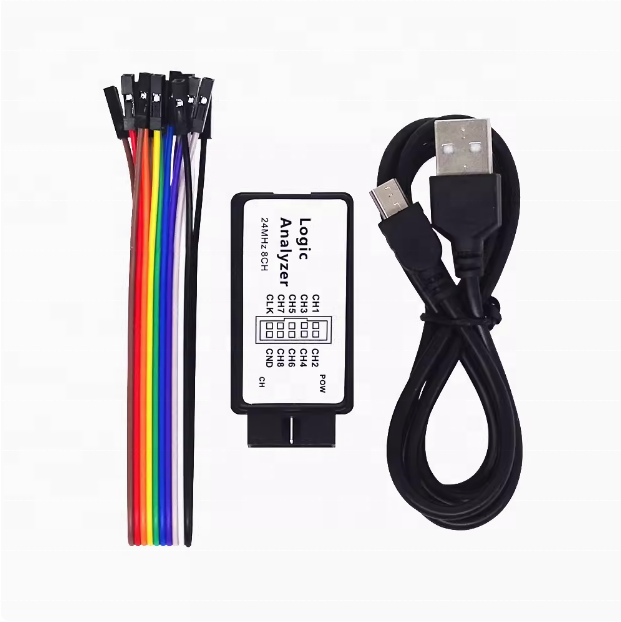

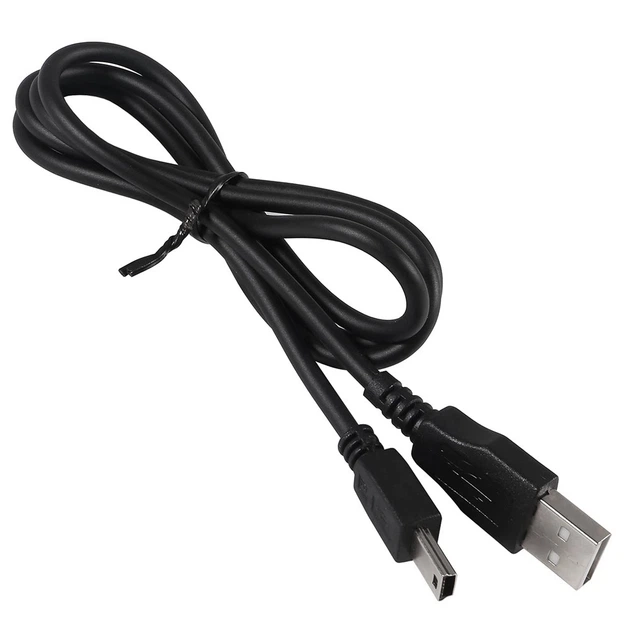

• Комплектація: аналізатор, дюпон кабель, USB-кабель

• Сумісність з MCU, ARM, PIC, Arduino

Аналізатор дозволяє ефективно тестувати та відлагоджувати цифрові сигнали, бачити часові послідовності та взаємодію пристроїв у режимі реального часу. Програмне забезпечення можна завантажити з офіційного сайту, що забезпечує гнучкість у налаштуванні та зручність роботи з різними протоколами.

Переваги:

• Висока точність і швидкість аналізу до 24 МГц

• 8 незалежних каналів для паралельного моніторингу

• Підтримка багатьох послідовних та паралельних шин

• Сумісність з MCU, ARM, PIC, Arduino

• Компактні розміри та живлення від USB

• Світлова індикація роботи для зручного контролю

• Можливість розширення функціоналу через програмне забезпечення

• Підходить для професійної відладки та навчальних цілей

Програмне забезпечення можна завантажити тут.
