Антенна COALAS::YAGI-360-530

Антенна COALAS::YAGI-360-530 для наземной станции

COALAS::YAGI.140-180 — направленная антенна типа Яги от бренда Coalas systems, предназначенная для установки на наземных станциях, стационарных конструкциях и другом оборудовании. Модель сочетает направленную диаграмму, компактность при транспортировке и удобные варианты монтажа для работы в VHF-диапазоне.

Основные характеристики

• Диапазон рабочих частот: 143–177 МГц (КСВ < 1.5)

• Резонансная частота: 157 МГц (КСВ = 1.22)

• Входной импеданс: 50 Ом

• Максимальная мощность: 15 Вт

• Коэффициент усиления: 8 dBi

• Ширина луча: горизонтальная — 60°, вертикальная — 60°

• Коннектор: SMA Male

• Кабель: RG316, длина 900 мм

• Габариты: 1080 × 1020 мм в разложенном виде; 1080 × 150 мм в сложенном виде

• Вес: 500 г

• Крепление на мачту: диаметр ⌀30–60 мм

• Дополнительный вариант монтажа: DIN-рейка

Антенна обеспечивает стабильные характеристики в рабочем диапазоне 143–177 МГц. КСВ менее 1.5 способствует эффективному согласованию с подключенным оборудованием, а резонансная частота 157 МГц обеспечивает оптимальную работу в центральной части диапазона.

Коэффициент усиления 8 dBi и ширина луча 60° по горизонтали и вертикали формируют выраженную направленность сигнала. Это делает модель удобной для использования в наземных системах связи, стационарных радиосетях и других решениях, где важно сосредоточить зону приема или передачи в определенном направлении.

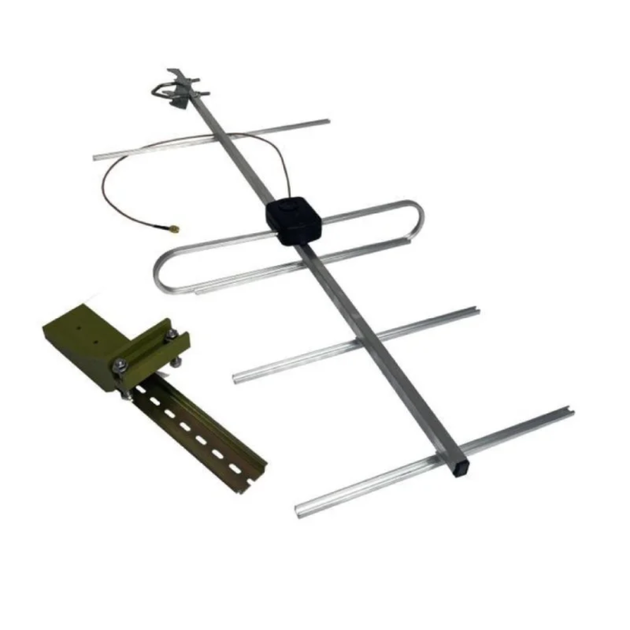

Конструкция и монтаж

Модель имеет прочную конструкцию при весе всего 500 г. Сложенный формат 1080 × 150 мм упрощает транспортировку и хранение, а после установки рабочие габариты составляют 1080 × 1020 мм.

Для подключения используется SMA Male с кабелем RG316 длиной 900 мм. Входной импеданс 50 Ом обеспечивает совместимость с широким спектром соответствующего радиооборудования.

Предусмотрено крепление на мачты диаметром 30–60 мм, а также возможность установки на DIN-рейку, что позволяет адаптировать антенну под различные условия монтажа.

Область применения

COALAS::YAGI.140-180 может использоваться в:

• наземных станциях;

• любительских радиосетях;

• стационарных системах связи;

• промышленных системах передачи сигнала;

• других устройствах, работающих в диапазоне 143–177 МГц.

COALAS::YAGI.140-180 — практичный вариант направленной антенны для систем, которым необходимы усиление 8 dBi, рабочий диапазон 143–177 МГц, импеданс 50 Ом и удобное крепление на различных конструкциях.
