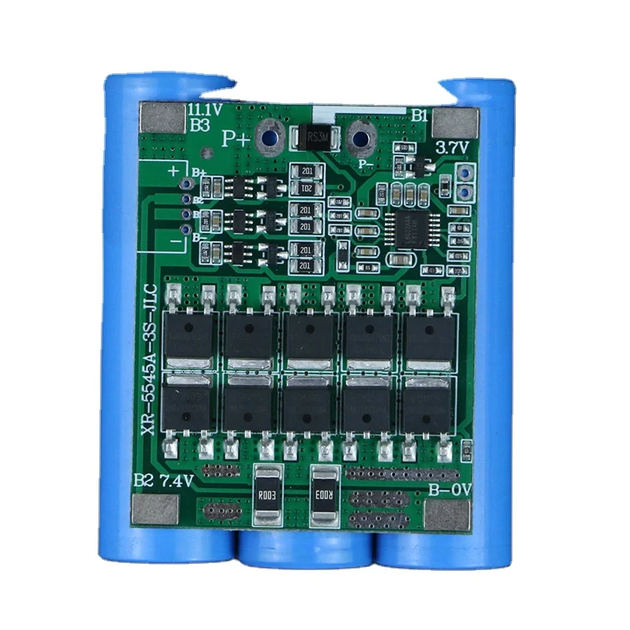

Плата защиты литиевых аккумуляторов BMS016-XR-5545A-3S-JLC (BMS 3S / 11.1V–12.6V / 30A) с балансировкой 40мА контроллер заряда-разряда батарей (1029)

Электронный модуль защиты (BMS плата 3S) модели BMS016-XR-5545A-3S-JLC предназначен для контроля работы, безопасной зарядки, разрядки и балансировки сборки из трех последовательно соединенных литиевых аккумуляторов (трикомпонентных литий-ионных батарей типа 18650, 21700 и т.д.) с номинальным напряжением 11.1 В.

Плата оснащена интегрированной функцией пассивной балансировки с рабочим током 40 мА, выравнивающей напряжение на каждой ячейке до уровня 4.2 В во время зарядки. Это гарантирует максимальную емкость всей сборки и значительно продлевает срок службы аккумуляторов. Данный модуль использует общий порт (Common port) для подключения зарядного устройства и нагрузки. Мощные компоненты обеспечивают длительный рабочий ток до 30А, а при необходимости плата выдерживает пиковые токи нагрузки до 65 А.

Область применения:

• Аккумуляторные батареи для солнечных уличных и автономных фонарей.

• Мощный портативный электроинструмент (шуруповерты, УШМ, реноваторы).

• Системы бесперебойного питания (ДБЖ) и резервное освещение.

• Портативные колонки, радиоуправляемые модели и другие устройства с питанием 12 Вольт.

Основные преимущества:

• Встроенная балансировка (40 мА): Обеспечивает равномерный заряд всех трех ячеек, защищая их от преждевременного износа.

• Многоуровневая термозащита Плата автоматически контролирует температуру как при зарядке (от 0°C до 50°C), так и при разряде (от 0°C до 70°C).

• Полный комплекс защиты: Надежное отсекание при коротком замыкании, перезаряде, глубоком переразряде, токовом нагрузке, а также интегрированная защита от обрыва балансирующих проводов.

• Низкое внутреннее сопротивление (15 мОм): Минимизирует нагрев платы при работе под высокой нагрузкой.

Технические характеристики:

• Маркировка модели: BMS016-XR-5545A-3S-JLC.

• Конфигурация сборки: 3S (три аккумулятора последовательно).

• Тип поддерживаемых аккумуляторов: Трехкомпонентные литиевые (Ternary lithium / Li-ion) 18650.

• Номинальное напряжение сборки: 11.1 В.

• Напруга повного заряду (рекомендована для зарядного пристрою): 12.6 В.

• Максимальный постоянный рабочий ток разряда: 30 А.

• Ток мгновенной защиты от перегрузки (пиковый): 65 А.

• Постоянный ток зарядки: до 15 А (защита от перезарядки по току – 30А).

• Параметры балансировки: Напряжение балансировки - 4.2 В (0.025 В), ток балансировки - 40 мА.

• Порог защиты от перезаряда (на ячейку): 4.25 В (0.025 В).

• Порог защиты от переразряда (на ячейку): 2.7 В (0.08 В).

• Собственный ток потребления устройства: не более 35 мкА.

• Диапазон рабочих температур: от -40°C до +80°C.

• Габаритные размеры печатной платы: 55 х 45 х 3.5 мм.

Комплектация:

1. Плата защиты и балансировки BMS 3S 30A — 1 шт
