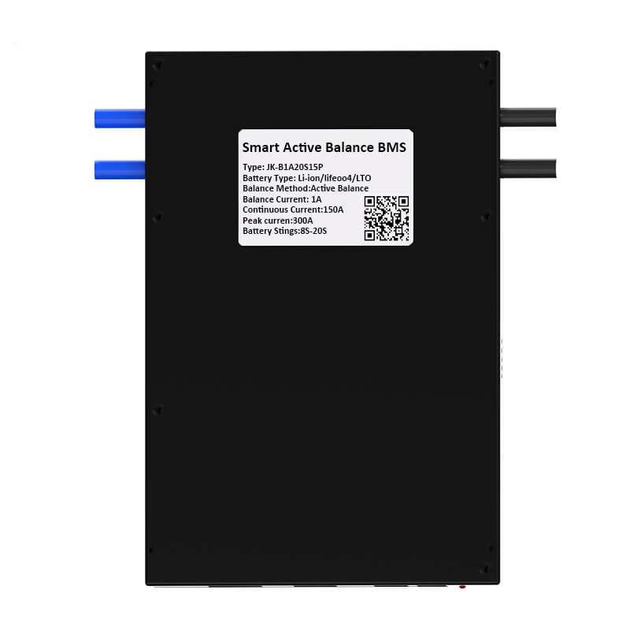

Смарт-BMS плата JIKONG JK-B1A20S15P (8S-20S / 24V-72V / 150A) с активным балансированием 1А интеллектуальный контроллер защиты аккумулятора (1031)

JIKONG JK-B1A20S15P — это высокомощная интеллектуальная система управления и защиты (Smart BMS) промышленного класса, разработанная для построения больших и высоковольтных литиевых аккумуляторных сборок от 8S до 20S (работы напряжения от 24 до 72 Вольт).

Главным отличием и технологическим преимуществом данной модели является мощный встроенный активный балансир на 1 А. Благодаря емкостной технологии перекачки энергии, плата непрерывно выравнивает напряжение на ячейках в режимах заряда, разряда и покоя. Это позволяет эффективно работать даже с высокоемными аккумуляторами (от 100 до 300+ Ампер-часов), полностью устраняя проблему разбалансировки ячеек, что существенно увеличивает полезную емкость и срок службы всей батареи.

Благодаря интегрированному модулю Bluetooth, вы можете полностью управлять системой через фирменное мобильное приложение (для iOS и Android): отслеживать графики напряжения, внутреннее сопротивление каждой ячейке, уровень заряда и гибко настраивать многоуровневые параметры защиты. Плата рассчитана на экстремальные постоянные нагрузки до 150А и подходит для использования в электротранспорте и домашних системах бесперебойного питания.

Область применения:

• Системы автономного и бесперебойного питания домов, офисов и предприятий (работа с инверторами 24В, 48В, 60В).

• Солнечные и ветровые электростанции малого и среднего масштаба.

• Электротранспорт высокой мощности: электроскутеры, электромотоциклы, квадроциклы, гольф-кары, погрузчики.

• Лодочные аккумуляторные сборы высокой емкости.

Основные преимущества:

• Мощный активный балансир (1.0 А): Максимально быстрое выравнивание даже значительного разброса напряжения на больших ячейках.

• Широкий диапазон сборок (8S–20S): Универсальное решение, которое можно перенастроить под любое напряжение в пределах поддерживаемых серий.

• Универсальная совместимость: Работает с литий-железо-фосфатными (LiFePO4), литий-ионными (Li-ion/NMC) и литий-титанатными (LTO) элементами.

• Полный мониторинг температуры: Комплектуется выносная система датчиков для контроля нагрева ячеек и силовой платы.

• Цифровая точность (Кулонометр): Точный расчет остатка энергии на основе реального прохождения тока через шунт.

Технические характеристики:

• Маркировка модели: JK-B1A20S15P.

• Производитель: JIKONG (JK BMS).

• Количество аккумуляторов в серии: от 8S до 20S (в зависимости от типа химии):

  • Литий-ионные (Li-ion / NMC): 7S–20S

  • Литий-железо-фосфатные (LiFePO4): 8S–20S

  • Литий-титанатные (LTO): 14S–20S

• Номинальные напряжения систем: 24 В / 36 В / 48 В / 60 В / 72 В.

• Максимальный постоянный ток разряда/заряда: 150 А.

• Пиковый ток разряда (коротковременно): 300 А.

• Тип балансировки: Активная (динамическая перекачка заряда).

• Ток активной балансировки: 1.0 А.

• Внутреннее сопротивление головной цепи: 0.6 мОм.

• Способ подключения проводов: Общий порт (Common Port).

• Количество датчиков температуры (NTC): 3 шт. (2 внешние для ячеек, 1 внутренний для платы).

• Цифровые интерфейсы связи: Встроенный Bluetooth порты RS485 и CAN для подключения к инверторам.

• Дополнительные функции: Поддержка подогрева батареи (Heating), выход на кнопку включения, ЖК-экран (экран приобретается отдельно).

• Диапазон рабочих температур: от -30°C до +70°C.

Комплектация:

1. Смарт-BMS плата JIKONG JK-B1A20S15P — 1 шт.

2. Балансирующий шлейф с разъемами и промаркированными проводами — 1 шт

3. Виносні датчики температури — 2 шт.

4. Кнопка активации системы со шнуром подключения — 1 шт

5. Набор крепежных винтов / метизов для клемм.
