Антенна COALAS::DIPOLE-IPEX-370-530

Антенна COALAS::DIPOLE-IPEX-370-530

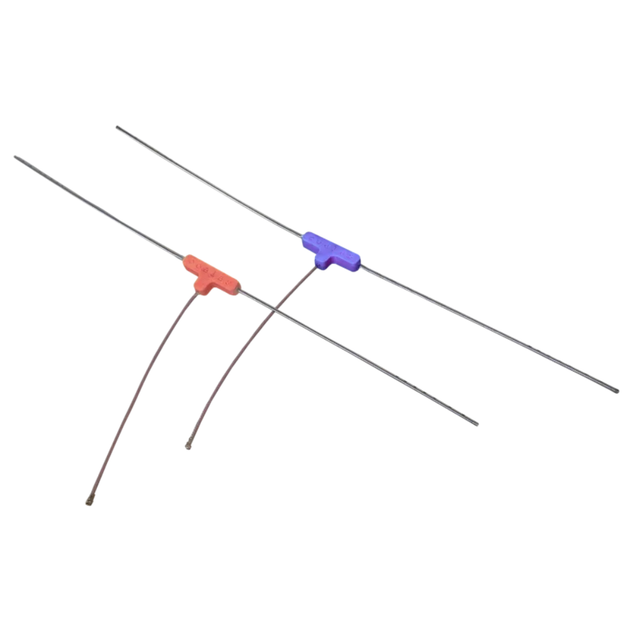

COALAS::45-DIPOLE-IPEX — компактная дипольная антенна с маркированными насечками для настройки рабочей частоты в диапазоне 370–530 МГц. Производитель: Coalas systems. Тип изделия: Дипольная антенна. Модель предназначена для использования в портативном оборудовании, терминалах, телеметрических системах и других электронных устройствах, где важны небольшой вес, компактность и возможность адаптации под необходимую частоту.

Конструкция предусматривает специальные насечки, по которым можно постепенно изменять длину антенны. Это позволяет настроить резонансную частоту под один из предусмотренных вариантов без сложной регулировки. Благодаря такой конструкции одна модель может использоваться для различных частотных задач.

Технические характеристики

• Диапазон частот: 370 МГц – 530 МГц (при обрезании по насечкам)

• Резонансные частоты, МГц: 380 (полная), 400, 420, 440, 460, 480, 500, 520

• Ширина полосы: 20 МГц (КСВ < 1.6)

• Коэффициент усиления: 2 dBi

• Коннектор: IPEX Female + кабель RG178 длиной 220 мм

• Габариты: 350 × 200 мм

• Вес: 15 г

Небольшой вес 15 г упрощает установку антенны в компактные электронные устройства и не создает значительной дополнительной нагрузки на конструкцию. Габариты 350 × 200 мм позволяют использовать модель в различных вариантах монтажа в зависимости от особенностей оборудования.

Разъем IPEX Female и кабель RG178 длиной 220 мм обеспечивают удобное подключение к совместимым радиомодулям и электронным платам. Гибкий кабель можно аккуратно проложить внутри корпуса, что упрощает интеграцию антенны в готовые устройства.

Коэффициент усиления 2 dBi обеспечивает стабильные характеристики в пределах рабочего диапазона. Маркированные насечки позволяют выбрать необходимую резонансную частоту: при полной длине антенна настроена на 380 МГц, а следующие положения соответствуют 400, 420, 440, 460, 480, 500 и 520 МГц.

Область применения

COALAS::DIPOLE-IPEX-370-530 подходит для промышленных, коммерческих, любительских и инженерных проектов. Антенну можно использовать в радиостанциях, терминалах связи, системах телеметрии, электронных модулях и другом оборудовании, работающем в соответствующем частотном диапазоне.

Монтаж и настройка

Перед установкой необходимо определить требуемую резонансную частоту. После этого антенну можно аккуратно укоротить по соответствующей насечке. Для контроля полученных параметров рекомендуется после обрезки проверить КСВ и при необходимости выполнить дополнительную корректировку.

Модель не требует сложных механических регулировок — достаточно правильно выбрать отметку для необходимой частоты и выполнить аккуратную обрезку.

Бренд: Coalas systems. Тип товара: Антенны > Дипольные антенны. COALAS::DIPOLE-IPEX-370-530 сочетает компактность, небольшой вес, простое подключение и возможность настройки под различные частоты, что делает ее практичным решением для широкого спектра радиоэлектронных проектов.
