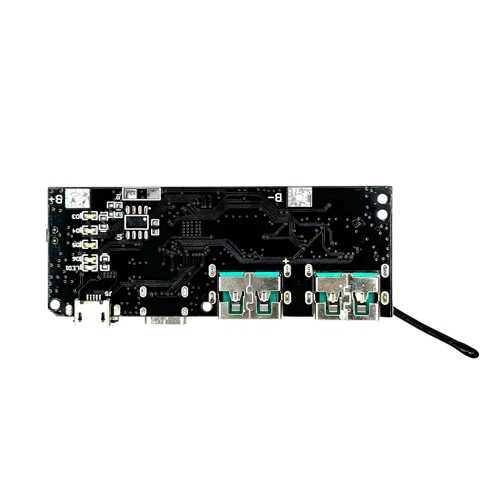

Функциональная плата-контроллер для самостоятельной сборки внешнего аккумулятора Power Bank на Li-ion аккумуляторах. Поддерживает зарядку и разрядку аккумуляторов, двунаправленную быструю зарядку и работу с современными протоколами быстрой зарядки.
Плата оснащена пятью портами: двумя USB Type-A, Type-C, MicroUSB и Lightning. USB Type-A используются для подключения внешних устройств и поддерживают различные протоколы быстрой зарядки. Type-C поддерживает как быструю зарядку подключенных устройств, так и быструю зарядку самого Power Bank. MicroUSB и Lightning предназначены для входной зарядки аккумуляторов.
Предусмотрена поддержка аккумуляторов с напряжением полного заряда 4.2 / 4.35 / 4.4 / 4.5 В. Контроллер автоматически определяет подключенную нагрузку и поддерживает режим малых токов. Зарядка аккумулятора осуществляется в три этапа: предварительная зарядка, зарядка постоянным током и зарядка постоянным напряжением. При напряжении аккумулятора ниже 3 В используется ток предварительной зарядки 300 мА. После повышения напряжения контроллер переходит к зарядке постоянным током, а по достижении заданного напряжения — к зарядке постоянным напряжением с постепенным снижением тока.
- Порты:
- 2х USB Type-A: QC3.0/QC2.0, AFC, FCP, SCP, PE2.0, PE1.1, SFCP, VOOC
- Type-C: двунаправленная быстрая зарядка, PPS, PD3.0/PD2.0, QC4+/QC4/QC3.0/QC2.0, AFC, FCP, SCP, PE2.0, PE1.1, SFCP
- MicroUSB: вход, QC2.0, AFC, FCP, SCP, PE1.1
- Lightning: вход, PD, 5 В 2.4 А
- Максимальная выходная мощность: до 22.5 Вт
- Максимальный ток: до 5 А
- SCP: до 5 В 4.5 А
- PPS: 5–5.9 В при 3 А, 5–11 В при 2 А
- PD3.0/PD2.0: 5 В при 3 А, 9 В при 2 А, 12 В при 1.5 А
- Встроенный термодатчик для контроля температуры
- LED-индикация уровня заряда и быстрой зарядки
- Защита: от перенапряжения на входе, короткого замыкания USB-портов
- Размеры платы: 7.2 x 2.8 см
- Вес: 11 г
