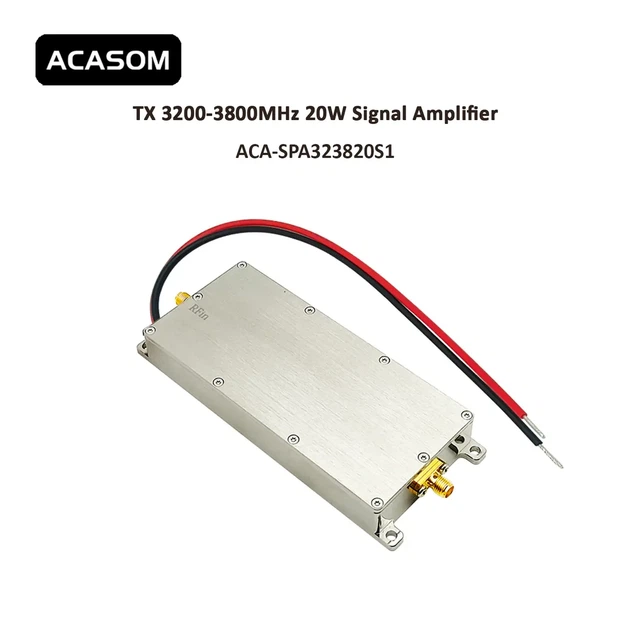

Однонаправленный усилитель сигнала ACASOM : ACA-SPA323820S1 / 3200-3800МГц 20Вт / TX 3.2-3.8GHz 20W

Однонаправленный усилитель сигнала ACASOM : ACA-SPA323820S1 / 3200-3800МГц 20Вт / TX 3.2-3.8GHz 20W

Специализированный мощный усилитель сигнала разработан для платформ Wi-Fi и мобильной связи, работающий на передающем канале (TX) в диапазоне частот 3,2-3,8 ГГц. Обеспечивая высокую выходную мощность 43 дБм (20 Вт), этот компактный модуль обеспечивает улучшенную передачу сигнала для систем связи на большие расстояния и дистанционного управления. Доступны специальные конфигурации мощности для удовлетворения конкретных эксплуатационных требований.

Однонаправленный усилитель ACASOM 3,2-3,8 ГГц для Wi-Fi и мобильных платформ
Только канал передачи (TX) – Без RX
Частота: 3,2-3,8 ГГц
Выходная мощность радиочастотного сигнала: 43 дБм (20 Вт)
СПЕЦИФИКАЦИЯ

Характеристики
Диапазон частот 3,2-3,8 ГГц
Рабочее напряжение 24 В
Коэффициент усиления (S21) 40±1 дБ
Потери на входящем возврате (S11) -15 дБ
Неравномерность ±0,5 дБ
Выходная мощность 43 дБм
Ток 2,2 А при 24 В, 43 дБм
КПД 45% при 43 дБм
Состояние светодиода: красное
Рабочая температура -30℃～85℃
Температура хранения: -40℃～150℃
Рабочая влажность <95% относительной влажности
Входной разъем радиочастотного сигнала: SMA-Female; Выход: SMA-разъем
Розетка питания: красная/черная проволока 15 см
Материал корпуса: алюминий
Размер корпуса: 132*53*17 мм
Вес нетто: 0,21 кг

ПРИМЕЧАНИЕ
1. Блок питания: 24 В/4 А.
2. Рекомендуется рассеивание тепла, например добавление радиатора или вентилятора радиатора.
3. Сначала следует прикрутить антенну, затем подключить адаптер питания и, наконец, подключить устройство.
4. Выходной сигнал может достигать 47 дБм, когда входная мощность составляет 10 дБм или 11 дБм (коэффициент усиления по умолчанию составляет 37 дБ).
