Комплект M5Stack AtomS3R-CAM AI Chatbot

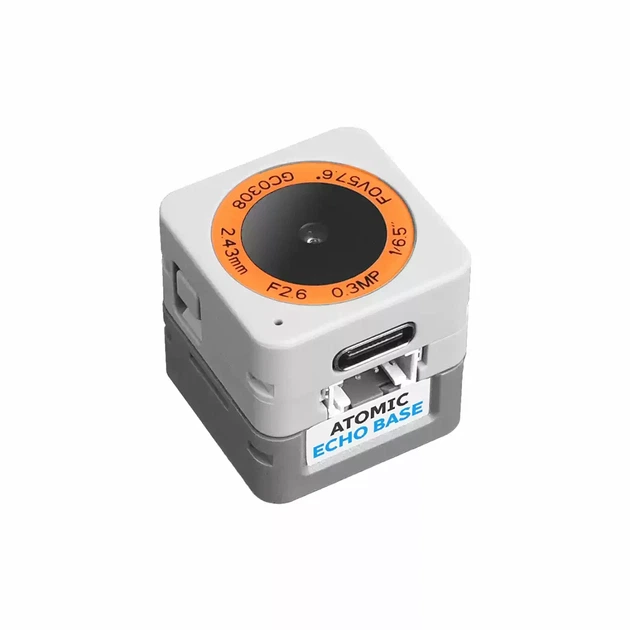

M5Stack AtomS3R-CAM AI Chatbot — это ультракомпактный набор для разработки, который сочетает в себе возможности машинного зрения и голосового взаимодействия. Комплект состоит из главного модуля камеры AtomS3R-CAM и функциональной аудиобазы Atomic Echo Base.

Благодаря мощному микроконтроллеру ESP32-S3 с поддержкой Wi-Fi, это устройство идеально подходит для создания умных домашних ассистентов, чатов с искусственным интеллектом, систем видеонаблюдения и разнообразных IoT-проектов. Модульная конструкция позволяет легко расширять функционал, а миниатюрные размеры делают его незаметным и удобным для интеграции в любые устройства.

Главные преимущества

• Мощная платформа: Построен на базе чипа ESP32-S3-PICO с 8 МБ Flash и 8 МБ PSRAM памяти.

• Машинное зрение: Встроенная 0.3 мегапиксельная камера GC0308 позволяет реализовывать проекты по распознаванию объектов.

• Полноценное аудио: База Atomic Echo Base оснащена микрофоном, динамиком, усилителем класса D и аудиокодеком для качественной записи, распознавания и воспроизведения звука.

• Точное отслеживание пространства: Наличие 9-осевого датчика (IMU + магнитометр) для позиционирования и отслеживания движений.

• Модульность и расширение: Удобные интерфейсы подключения, включая порт Type-C и универсальный разъем PORT.A (HY2.0-4P) для дополнительной периферии.

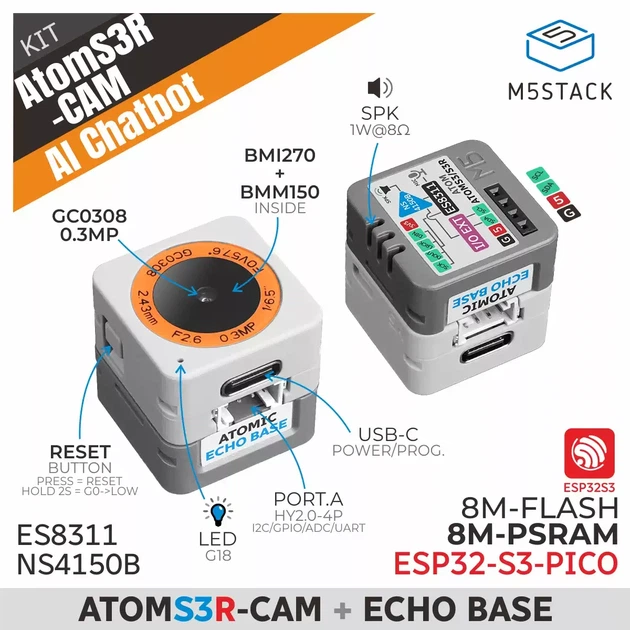

Технические характеристики

Основные вычислительные параметры:

• Микроконтроллер: ESP32-S3-PICO

• Память: 8M-FLASH, 8M-PSRAM

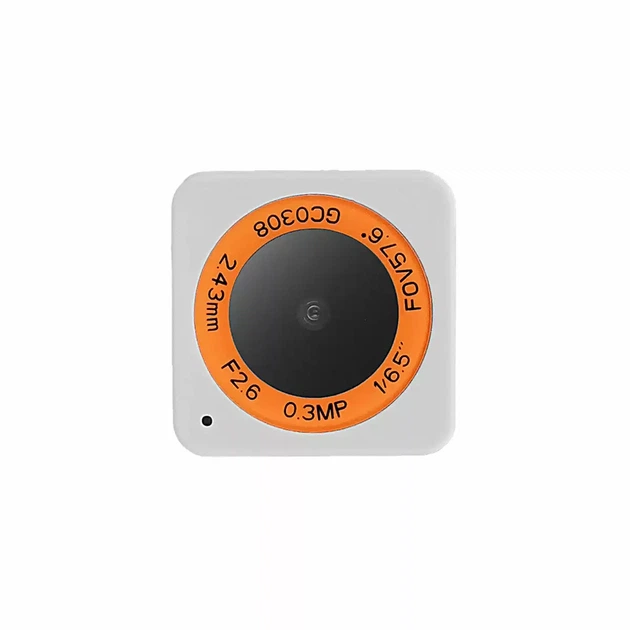

Камера (AtomS3R-CAM):

• Сенсор: GC0308 (Разрешение: 0.3 Мп)

• Фокусное расстояние: 2.43 мм

• Диафрагма: F2.6

• Угол обзора (FOV): 57.6°

• Формат сенсора: 1/6.5"

Аудиосистема (Atomic Echo Base):

• Аудиокодек: ES8311 (24-битное разрешение, протокол I2S)

• Мікрофон (MIC): MEMS MSM381A3729H9BPC (соотношение сигнал/шум: ≥ 65 дБ)

• Усилитель: NS4150B (аудиоусилитель класса D)

• Динамик (SPK): Мощность 1 Вт при опоре 8 Ом

Датчики и интерфейсы:

• Датчики руху (IMU): BMI270 (акселерометр и гироскоп) + BMM150 (магниометр)

• Порт питания и программирования: USB Type-C

• Порт расширения (PORT.A): HY2.0-4P (поддержка I2C / GPIO / ADC / UART)

• Нижние контакты GPIO: G5 / G6 / G7 / G8 / G38 / G39

• Управление и индикация: Кнопка Reset (нажим - сброс, удержание 2 сек - загрузка), программируемый светодиод (LED G18)

Физические характеристики:

• Рабочая температура: от 0°C до +40°C

• Габариты модуля AtomS3R-CAM: 24.0 x 24.0 x 13.5 мм

• Габариты базы Atomic Echo Base: 24.0 x 24.0 x 14.14 мм

• Общий размер в сборе: 24.0 x 24.0 x 27.64 мм

• Вес модуля AtomS3R-CAM: 7.4 г

• Вага бази Atomic Echo Base: 6.3 г

• Общий вес устройства (нетто): ~14 г

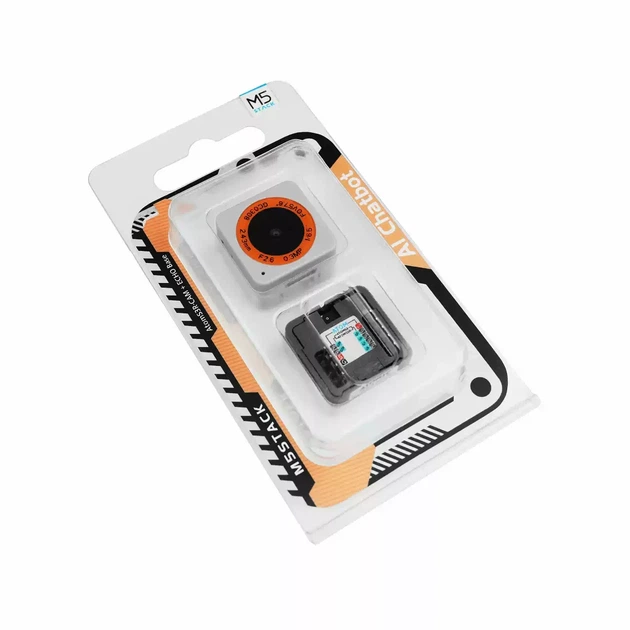

• Размер упаковки: 120.0 x 65.0 x 16.0 мм

• Вес с упаковкой: 22.1 г
