AILAVI-0503V3 (IP2312) — контроллер зарядки USB Type-C для 1S Li‑ion 3А, 4,2/4,35 В

Модуль зарядки на базе контроллера IP2312, предназначен для зарядки одной ячейки Li‑ion/LiPo (1S) через USB Type‑C. Поддерживает режимы CC/CV, порог отключения 4,20 В или 4,35 В (две версии), номинальный зарядный ток 3 А с возможностью изменения стандартным резистором.

Для чего подходит

• Зарядка одиночных литий‑ионных аккумуляторов (1S) при сборке портативных устройств и электроники.
• Использование в DIY‑проектах, FPV‑сборках и радиолюбительских конструкциях, где требуется компактный USB‑ввод.
• Модуль подходит для замены или интеграции в питание устройств с входом 5 В (USB‑C).

Ключевые особенности

• Контроллер IP2312 с поддержкой полного алгоритма зарядки CC/CV.
• Варианты конечного напряжения: 4,20 В или 4,35 В (в зависимости от версии модуля).
• Заводской зарядный ток 3 А; изменение тока путём замены/удаления штатного резистора.
• Режим дозаряда при напряжении < 3,0 В — постоянный ток 100 мА для восстановления.
• Световая индикация: красный — заряд идёт, синий — заряд завершён/нет нагрузки.

Технические характеристики

• Модель: AILAVI-0503V3
• Основной чип: IP2312
• Входное напряжение: 4,5–5,5 В
• Конечное напряжение зарядки: 4,20 В / 4,35 В (две версии модуля)
• Номинальный зарядный ток: 3 А (по умолчанию)

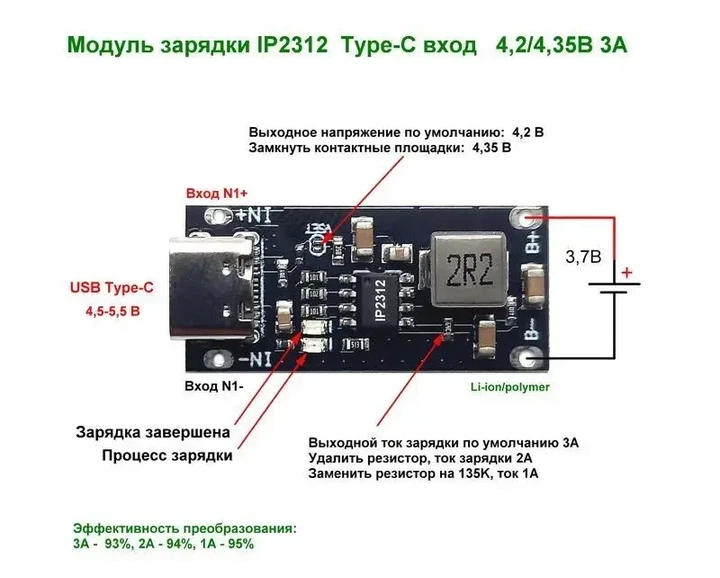

• Настройки тока: удалить резистор — 2 А; заменить на 135k — 1 А (см. инструкцию по замене резистора)
• Поведение при низком напряжении: при < 3,0 В — режим подзарядки 100 мА
• Алгоритм: CC (постоянный ток) -> CV (постоянное напряжение) с проверками каждые 4 минуты в CV режиме
• Индикация: красный/синий светодиод
• Эффективность (ориентировочно): 3 А ~93%, 2 А ~94%, 1 А ~95%

Подключение

• Питание подаётся через разъём USB Type‑C при 4,5–5,5 В.
• Выход модуля рассчитан на одну ячейку Li‑ion (1S) — подключать напрямую к контактам аккумулятора.
• Изменение зарядного тока производится заменой/удалением резистора на плате (требуется пайка).

Совместимость и примечания

• Предназначен для зарядки одной литий‑ионной / LiPo ячейки (1S). Не использовать для >1S без дополнительной схемы балансировки/регулирования.
• Поведение CV режима: при достижении приближающегося напряжения и токе < 300 мА контроллер выполняет циклическую проверку каждые 4 минуты и завершает заряд при превышении 4,15 В; при падении ниже 4,1 В заряд возобновляется.
• Регулировка тока требует навыков пайки — не выполнять на включённом модуле.
• Данные по эффективности приведены в описании как ориентир и зависят от условий работы.

Комплектация

Информация о комплекте поставки не указана.
