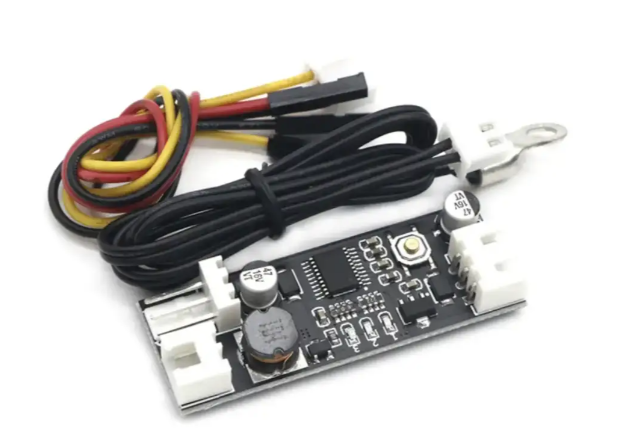

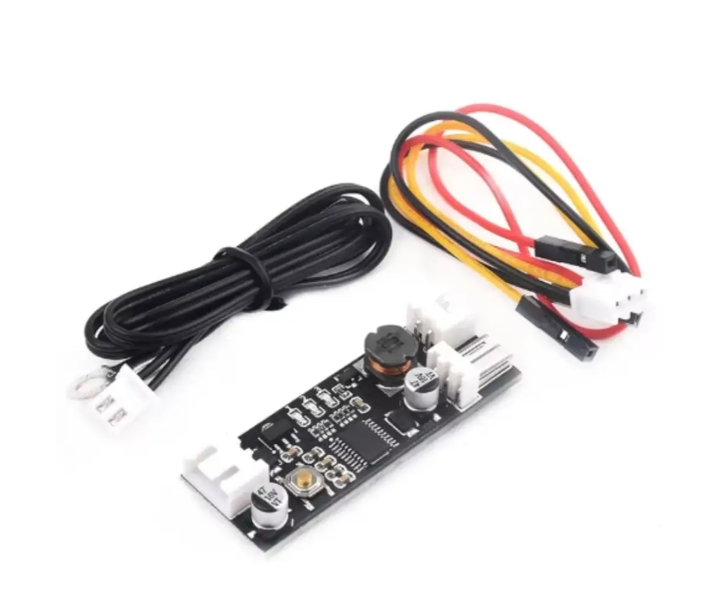

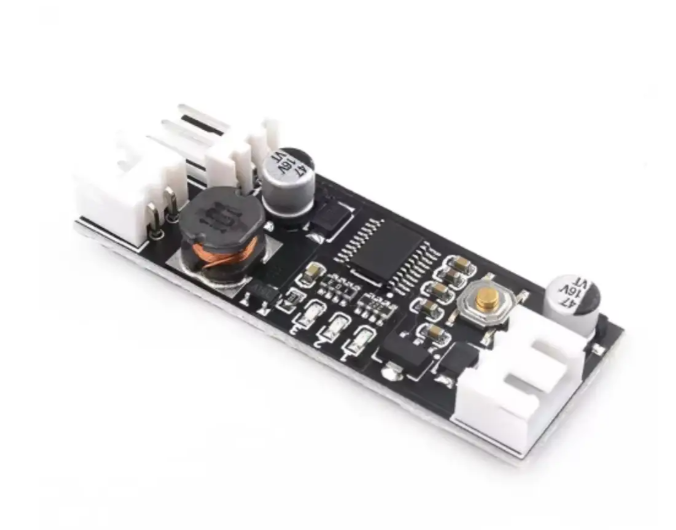

Контроллер скорости вентилятора 12V (до 0.8A) с термодатчиком NTC 50K

Модуль автоматически меняет скорость вентилятора в зависимости от температуры. Подходит для простых систем охлаждения, где нужно, чтобы вентилятор быстрее крутился при нагреве и тише работал при охлаждении.

Датчик NTC 50K выносной, поэтому его удобно разместить рядом с нагревающейся деталью.

Для чего подходит

• Автоматическое управление вентилятором по температуре
• Охлаждение электроники: корпуса, блоки питания, самодельные проекты
• Компьютерные и серверные вентиляторы на 12V (при условии подходящего разъема)
• Небольшие вентиляционные узлы и шкафы с электроникой

Ключевые особенности

• Работа от DC 12V
• Управление скоростью по сигналу температурного датчика NTC
• В комплекте датчик NTC 50K (B=3950) на проводе 50 см
• Защита от переполюсовки на входе питания
• Компактные размеры платы

Технические характеристики

• Питание: DC 12V
• Максимальный ток вентилятора: до 0,8 A
• Датчик температуры: NTC 50K, B = 3950
• Длина провода датчика: 50 см

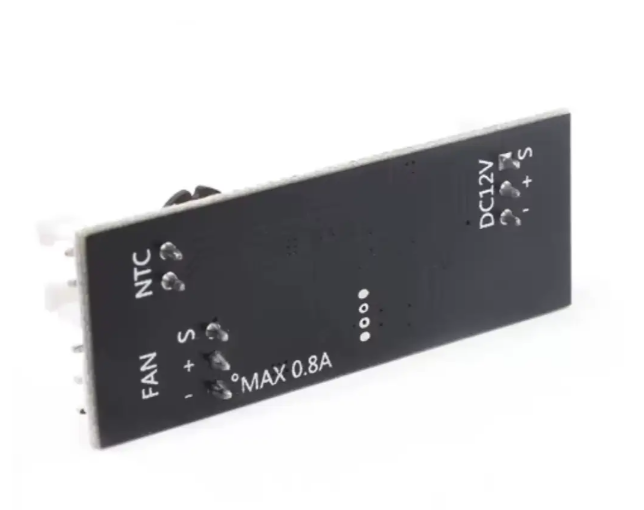

• Разъем вентилятора: KF2510-3P
• Разъем питания: XH-3P
• Разъем датчика: XH-2P
• Защита от обратного подключения (вход): есть
• Защита от перегрузки (выход): нет
• Размеры платы: 48,95 × 17,92 мм

Подключение

• Подайте питание 12V DC на разъем XH-3P.
• Подключите вентилятор к разъему KF2510-3P.
• Подключите температурный датчик к разъему XH-2P и разместите его рядом с источником тепла.

Совместимость и примечания

• Подходит для 12-вольтовых вентиляторов с током потребления не более 0,8 A.
• Разъемы должны совпадать по типу (KF2510-3P / XH-3P / XH-2P) или потребуется переходник/перепиновка.
• Так как защиты от перегрузки на выходе нет, не превышайте допустимый ток вентилятора.

Комплектация

• Контроллер скорости вентилятора (плата)

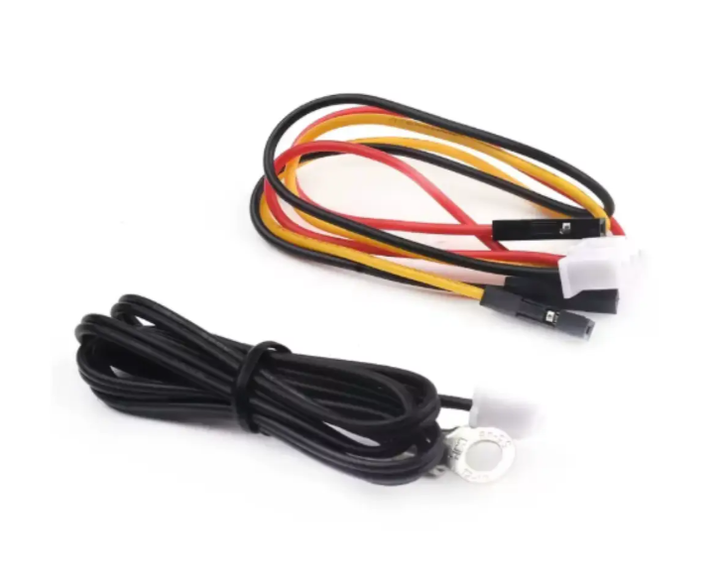

• Датчик температуры NTC 50K на проводе 50 см
