Терморегулятор предназначен для автоматического управления скоростью вентилятора в зависимости от температуры охлаждаемого оборудования. Модуль работает от напряжения 12 В и изменяет обороты вентилятора методом PWM без необходимости постоянной ручной регулировки.
Температура контролируется выносным терморезистором NTC 50K с коэффициентом B3950. В зависимости от показаний датчика контроллер автоматически изменяет коэффициент заполнения PWM и, соответственно, скорость вращения подключенного вентилятора. Такой принцип позволяет увеличивать интенсивность охлаждения при нагреве и снижать обороты при уменьшении температуры.
Автоматическое управление помогает уменьшить уровень шума и энергопотребление системы охлаждения, а также избежать постоянной работы вентилятора на максимальных оборотах. На плате предусмотрены кнопка настройки режимов, светодиодная индикация и защитные функции.
Контроллер подходит для охлаждения блоков питания, электронных модулей, зарядных устройств, аккумуляторных систем, 3D-принтеров, серверного оборудования, шкафов автоматики и других устройств с вентиляторами соответствующего напряжения и мощности.
Характеристики:
- Тип: автоматический регулятор скорости вентилятора
- Принцип регулирования: PWM
- Напряжение питания: DC 9-14 В
- Рекомендуемое напряжение питания: 12 В
- Максимальный ток вентилятора: до 0,8 А
- Диапазон регулировки PWM: 5-100%
- Тип датчика температуры: NTC
- Сопротивление термодатчика: 50 кОм
- Коэффициент термодатчика: B3950
- Длина кабеля датчика: 50 см
- Разъем питания: XH-3P 2.54 мм
- Разъем вентилятора: KF2510-3P 2.54 мм
- Разъем термодатчика: XH-2P 2.54 мм
- Светодиодная индикация: есть
- Защита от переполюсовки: есть
- Защита от перегрузки: есть
- Рабочая температура модуля: от -20 °C до +60 °C
- Размеры платы: 49 × 18 × 9 мм
- Вес комплекта: около 14 г
Применение:
- Системы охлаждения электроники
- Блоки питания
- 3D-принтеры
- Серверное оборудование
- Шкафы автоматики
- Зарядные устройства
- Аккумуляторные системы
- DIY-проекты

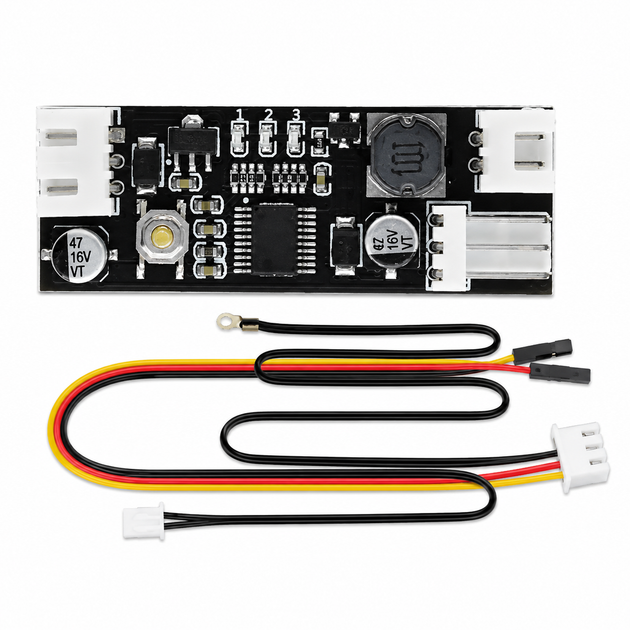

Комплектация:
- PWM-регулятор скорости вентилятора — 1 шт.
- Датчик температуры NTC 50K B3950 с кабелем 50 см — 1 шт.
- Кабель питания — 1 шт.
