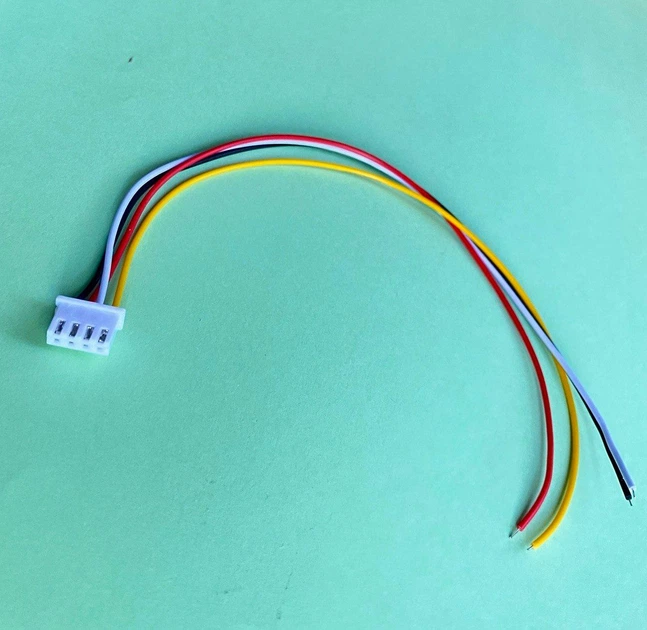

Кабель с разъемом JST XH 2.54 4-pin «мама» (провода 20 см, 26 AWG)

Качественный и надежный соединительный кабель (четырехжильный шлейф), оснащенный четырехконтактным интерфейсным разъемом стандарта JST XH 2.54 типа «мама» (female). Коннектор имеет шаг между контактами 2.54 миллиметра и снабжен специальными пластиковыми пазами (ключами) на корпусе, которые полностью исключают возможность неправильного или перевернутого подключения к ответной вилке на плате. К гнезду надежно обжаты четыре отдельных гибких медных провода длиной 20 сантиметров стандартного калибра 26 AWG. Изоляция проводников выполнена в четырех разных цветах (желтый, красный, черный и белый), что значительно упрощает идентификацию линий питания, заземления и сигнальных каналов интерфейсов при монтаже. Концы проводов аккуратно зачищены от изоляции и предварительно залужены на заводе, что обеспечивает быструю пайку или фиксацию в винтовых клеммниках.

Способы применения

• Подключение четырехпроводных вентиляторов (кулеров) с функцией ШИМ-регулирования оборотов (PWM) в ПК и 3D-принтерах.
• Коммутация шаговых двигателей (например, NEMA 17 в ЧПУ-станках), сложных датчиков и энкодеров.
• Соединение модулей и плат расширения через последовательные интерфейсы UART, I2C или SPI в проектах на базе Arduino и Raspberry Pi.
• Подключение многоцветных RGB светодиодных лент или четырехконтактных элементов индикации к главным контроллерам.
• Сервисный ремонт бытовой электроники, моделирование радиоуправляемого транспорта и восстановление шлейфов аппаратуры.

Технические характеристики

• Тип электронного компонента: Кабель с интерфейсным разъемом
• Серия и конфигурация коннектора: JST XH 2.54 (тип female, «мама»)
• Количество контактов в гнезде: 4 пина (четырехконтактный разъем)
• Физический шаг расположения контактов: 2.54 миллиметра (стандарт)
• Общая длина проводников: 20 сантиметров (200 мм)
• Калибр и тип монтажного провода: 26 AWG (многожильный гибкий)
• Цветовое исполнение изоляции линий: Желтый, красный, черный, белый
• Особые свойства концов кабеля: Зачищены и залужены под пайку
• Mechanics корпуса разъема: Наличие защитного механического ключа
