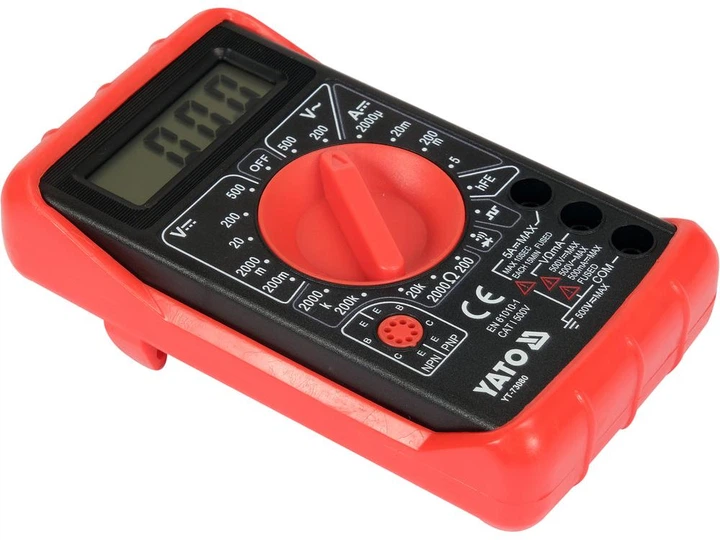

Мультиметр для вимірювання електричних параметрів YATO : цифровий

Основні виміри

• Вимірювання змінної напруги: 0-500 В змінного струму.
• Вимірювання напруги постійного струму: 0-500 В постійного струму.
• Вимір постійного струму: постійний струм 0-5 А.
• Вимір опору: 0-2 МОм.
• Тестовий діод: I F 1 мА, U R 3 В.
• Перевірка безперервності: 0-30 Ом.

Додаткові виміри

• Тест транзистора hFe: 0-1000, вбудований тестовий роз'єм.
• Генератори прямокутних імпульсів: 5Vpp, 50Hz.

Точність виміру

Приклад визначення точності виміру напруги змінного струму. Розрахунки для результату виміру: 235 В

• Точність вимірювання вимірювача YT-73080 для цього діапазону становить: ±(2% + 10), роздільна здатність 1В.
• Формула розрахунку помилки вимірювання: (результат вимірювання x 2%) + 10 x роздільна здатність
• Розрахунок: (235 х 2%) + 10 х 1 = 4,7 + 10 = 14,7 В.

Результат з урахуванням похибки виміру для показання 235В = 235±14,7В*.

• Результат з урахуванням похибки виміру для індикації виміру постійної напруги: 12В = 12±0,146В.

Таблицю з роздільною здатністю та точністю для цього вимірювання можна знайти в інструкції з експлуатації.

* Вимірник YT-73080 не має функції вимірювання істинного середньоквадратичного значення, тому наведений вище результат є реальним значенням змінної напруги, що діє, тільки для правильної синусоїдальної форми хвилі.

Вбудовані функції

• Генератор форми хвилі - встановлення ручки для генерації сигналу призведе до того, що вимірник генеруватиме прямокутну хвилю з розмахом напруги 5Vpp і частотою близько 50Hz. Сигнал може використовуватися в аудіотехніці, наприклад, діагностики гучномовців.
• DATA HOLD [H] – збереження поточного виміряного значення на дисплеї.

Додаткова інформація

• РК-дисплей, максимальний бал, що відображається: 1999.
• Звуковий сигнал під час перевірки цілісності ланцюга на опір нижче 30 Ом.
• Автоматичне перемикання перевірки діодів на перевірку цілісності ланцюга при опорі ланцюга нижче 30 Ом (неможливо налаштувати лічильник лише на перевірку діодів).
• Вимірювальні зонди у комплекті.
• Конструкція із захистом від перевантаження.
• Корпус із АБС пластику + т.зв. чохол, тобто. гумовий кожух, що захищає лічильник від механічних пошкоджень.
• Індикатор низького заряду батареї.
• Джерело живлення: батарея 9В (6F22).
