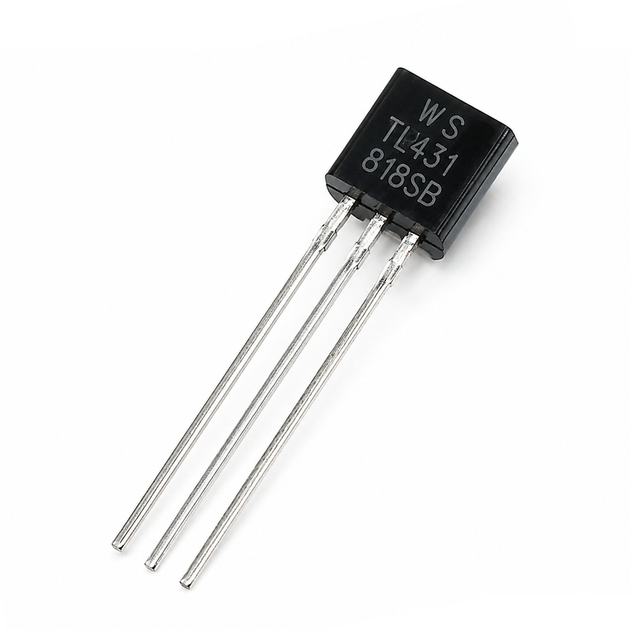

Программируемый стабилизатор напряжения TL431A шунтирующий 2.5-36 В TO-92

TL431A — прецизионный программируемый шунтирующий стабилизатор, предназначенный для контроля и стабилизации напряжения в электронных схемах. Микросхема имеет внутренний источник опорного напряжения 2,495 В, а необходимое значение стабилизации задается с помощью внешнего резистивного делителя.

Возможность регулировки напряжения в диапазоне от 2,5 до 36 В позволяет использовать TL431A как высокоточный регулируемый аналог стабилитрона. Компонент подходит для построения цепей стабилизации, контроля напряжения и обратной связи.

TL431A применяется в импульсных и обычных блоках питания, зарядных устройствах, преобразователях напряжения и другом электронном оборудовании. Исполнение TO-92 удобно для установки на печатные платы и использования при ремонте или сборке электронных устройств.

Характеристики:

• Модель: TL431A
• Тип: программируемый шунтирующий стабилизатор напряжения
• Корпус: TO-92
• Опорное напряжение: 2,495 В
• Диапазон регулируемого напряжения: 2,5-36 В
• Максимальное напряжение катод-анод: 37 В
• Рабочий ток катода: 1-100 мА
• Точность опорного напряжения: ±1%
• Рабочая температура: от -40 °C до +125 °C
