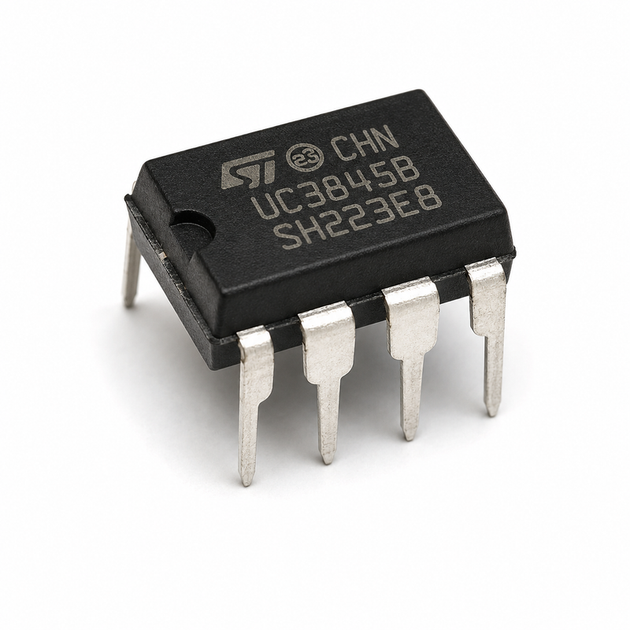

ШИМ-контроллер UC3845B PWM для импульсных блоков питания DIP-8 PDIP-8 THT

UC3845B — ШИМ-контроллер PWM с токовым управлением Current Mode, предназначенный для построения импульсных источников питания и DC-DC преобразователей. Микросхема управляет работой силового каскада, позволяет стабилизировать выходные параметры и контролировать ток в процессе преобразования.

Контроллер имеет защиту от пониженного напряжения питания UVLO, низкий пусковой ток и выходной каскад Totem-Pole. Максимальная частота переключения составляет до 500 кГц, а максимальный коэффициент заполнения ограничен на уровне 50%.

UC3845B используется в импульсных блоках питания, DC-DC преобразователях, зарядных устройствах, LED-драйверах, инверторах, сетевых адаптерах и промышленной электронике. Микросхема подходит для схем с топологиями Flyback, Buck, Boost, Buck-Boost и Forward. Корпус DIP-8 (PDIP-8) предназначен для сквозного THT-монтажа.

Характеристики:

• Модель: UC3845B
• Тип: ШИМ-контроллер (PWM Controller)
• Корпус: DIP-8 (PDIP-8)
• Тип монтажа: THT
• Тип управления: Current Mode
• Максимальная частота переключения: до 500 кГц
• Максимальный коэффициент заполнения: 50%
• Напряжение включения UVLO: 8,4 В
• Напряжение отключения UVLO: 7,6 В
• Пусковой ток: менее 1 мА
• Выходной каскад: Totem-Pole
• Применение: импульсные блоки питания, DC-DC преобразователи, Flyback, Buck, Boost, Buck-Boost, Forward

Комплектация:

• Микросхема UC3845B DIP-8 — 1 шт.
