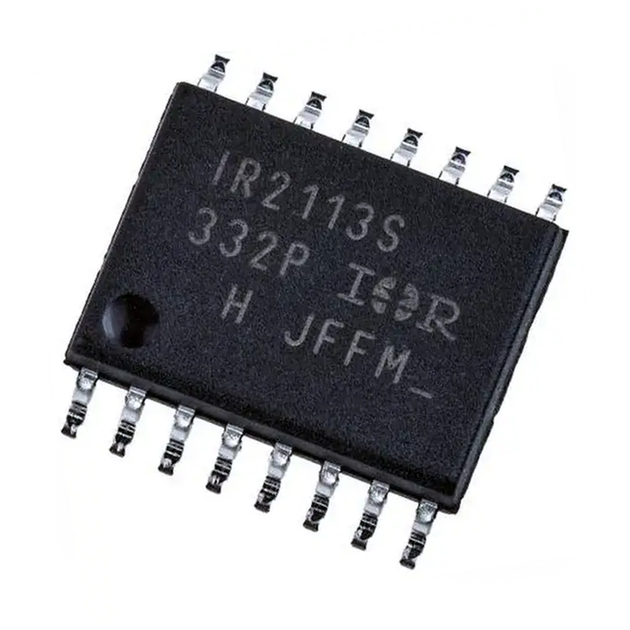

Драйвер MOSFET IGBT IR2113SPBF IR2113S 2-канальный Half-Bridge 600 В SMD SO-16W

IR2113SPBF (IR2113S) — высоковольтный двухканальный драйвер затворов, предназначенный для управления силовыми MOSFET и IGBT транзисторами. Микросхема позволяет независимо управлять верхним и нижним ключами в полумостовых схемах и обеспечивает быстрое переключение силовых транзисторов.

Драйвер поддерживает работу верхнего канала с напряжением до 600 В и предназначен для управления N-канальными MOSFET и IGBT. Пиковый выходной ток Source и Sink составляет до 2 А, что позволяет обеспечивать быструю зарядку и разрядку затворов силовых ключей.

IR2113SPBF применяется в инверторах, импульсных источниках питания, DC-AC и DC-DC преобразователях, источниках бесперебойного питания UPS, частотных преобразователях, системах управления электродвигателями, сварочном оборудовании и промышленной электронике. Корпус SO-16W (SOIC-16 Wide) предназначен для поверхностного SMD-монтажа.

Характеристики:

• Модель: IR2113SPBF (IR2113S)
• Тип: драйвер MOSFET и IGBT
• Конфигурация: Half-Bridge
• Количество каналов: 2
• Тип входов: неинвертирующие
• Управляемые транзисторы: N-канальные MOSFET, IGBT
• Корпус: SO-16W (SOIC-16 Wide)
• Тип монтажа: SMD
• Напряжение питания: 10-20 В
• Максимальное напряжение верхнего канала: 600 В
• Пиковый выходной ток Source: 2 А
• Пиковый выходной ток Sink: 2 А
• Время нарастания сигнала: 25 нс
• Время спада сигнала: 17 нс
• Рабочая температура кристалла: от -40 °C до +150 °C

Комплектация:

• Микросхема IR2113SPBF (IR2113S) — 1 шт.
