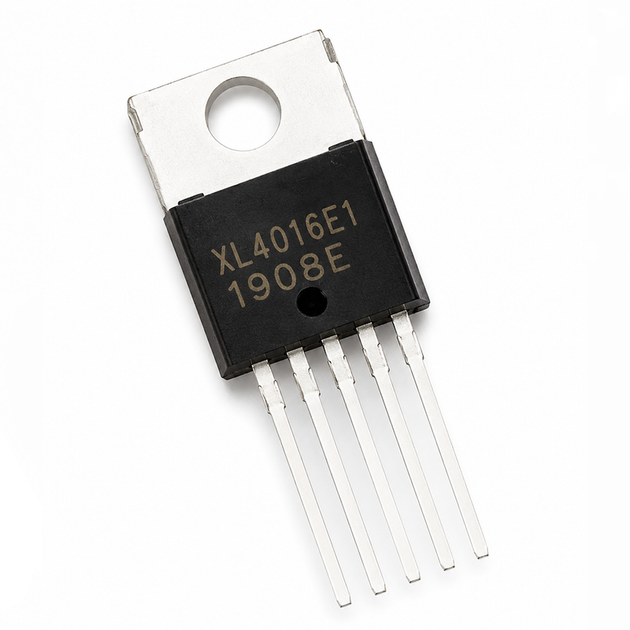

XL4016E1 — импульсный DC-DC понижающий преобразователь типа Buck, предназначенный для построения мощных стабилизированных источников питания с регулируемым выходным напряжением. Микросхема работает с фиксированной частотой переключения 180 кГц и способна обеспечивать выходной ток до 8 А.
Преобразователь поддерживает входное напряжение от 8 до 40 В и позволяет получать регулируемое выходное напряжение в диапазоне 1,25-36 В. Встроенный силовой MOSFET упрощает построение готового преобразователя и уменьшает количество необходимых внешних компонентов. Максимальный КПД в зависимости от режима работы может достигать 96%.
XL4016E1 имеет защиту от короткого замыкания, перегрева, перегрузки по току и перенапряжения на входе. Микросхема применяется в DC-DC модулях, регулируемых и лабораторных блоках питания, автомобильной электронике, промышленном оборудовании и других системах питания. Корпус TO-220-5 обеспечивает возможность эффективного отвода тепла при работе с высокой нагрузкой.
Характеристики:
- Модель: XL4016E1
- Тип: импульсный DC-DC понижающий преобразователь (Buck)
- Входное напряжение: 8-40 В
- Регулируемое выходное напряжение: 1,25-36 В
- Максимальный выходной ток: 8 А
- Частота переключения: 180 кГц
- Максимальный КПД: до 96%
- Минимальное падение напряжения: 0,3 В
- Встроенный силовой MOSFET: да
- Защита от короткого замыкания: да
- Защита от перегрева: да
- Защита от перегрузки по току: да
- Защита от перенапряжения на входе: да
- Корпус: TO-220-5
- Рабочая температура: от -40 °C до +125 °C
Комплектация:
- Микросхема XL4016E1 — 1 шт.
