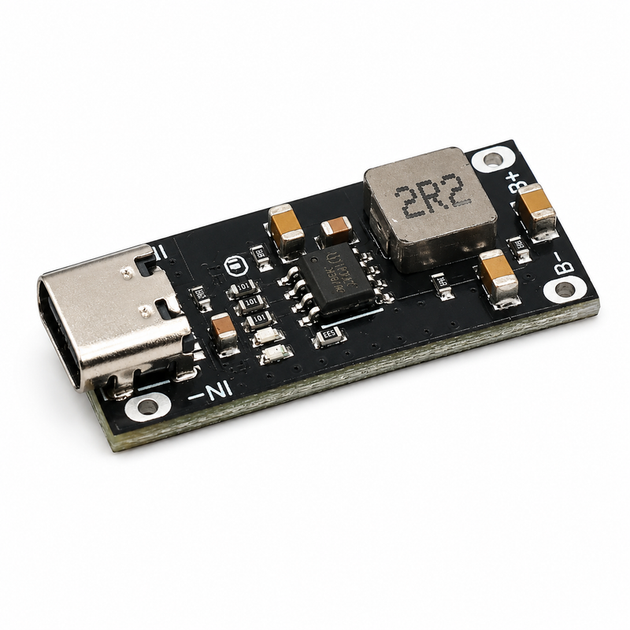

Модуль зарядки IP2312 Li-Ion LiPo 1S 5 В 3 А USB Type-C быстрая зарядка 4.2/4.35 В CC CV

Модуль зарядки на базе контроллера IP2312 предназначен для быстрой зарядки одного Li-Ion или Li-Pol аккумулятора конфигурации 1S. Заряд выполняется по алгоритму CC/CV со стабилизацией тока и напряжения, а максимальный зарядный ток может достигать 3 А.

Питание модуля осуществляется через разъем USB Type-C от источника напряжением 4,5-5,5 В. По умолчанию плата рассчитана на заряд аккумулятора до 4,20 В. При необходимости с помощью соответствующей перемычки можно выбрать конечное напряжение 4,35 В для аккумуляторов, поддерживающих такой режим.

IP2312 использует синхронный импульсный преобразователь, благодаря чему обеспечивает высокий КПД и сниженное тепловыделение по сравнению с линейными контроллерами зарядки. Зарядный ток можно изменять подбором программирующего резистора. Светодиодная индикация позволяет контролировать процесс зарядки.

Модуль подходит для аккумуляторов 18650 и других Li-Ion/Li-Pol элементов 1S, портативной электроники, автономных устройств, DIY-проектов и самостоятельной сборки аккумуляторных систем.

Характеристики:

• Микросхема: IP2312
• Тип: модуль зарядки аккумулятора
• Тип аккумуляторов: Li-Ion / Li-Pol
• Конфигурация аккумулятора: 1S
• Входное напряжение: 4,5-5,5 В
• Типичное входное напряжение: 5 В
• Максимальный зарядный ток: 3 А
• Алгоритм зарядки: CC/CV
• Напряжение окончания заряда: 4,20 В / 4,35 В
• Входной разъем: USB Type-C
• Настройка зарядного тока: программирующим резистором
• Индикация процесса зарядки: светодиодная
• Размеры платы: около 32 × 15 × 5 мм

Настройка зарядного тока:

• Резистор 135 кОм — около 1 А
• Резистор 91 кОм — около 1,5 А
• Резистор 45 кОм — около 3 А
• Без программирующего резистора — около 2 А

Фактические значения тока могут незначительно отличаться в зависимости от ревизии платы и установленных компонентов.

Важно: модуль является контроллером зарядки и не заменяет полноценную BMS. Если аккумулятор не имеет встроенной защиты, необходимо дополнительно использовать соответствующую плату защиты 1S от глубокого разряда, перегрузки по току и короткого замыкания.
