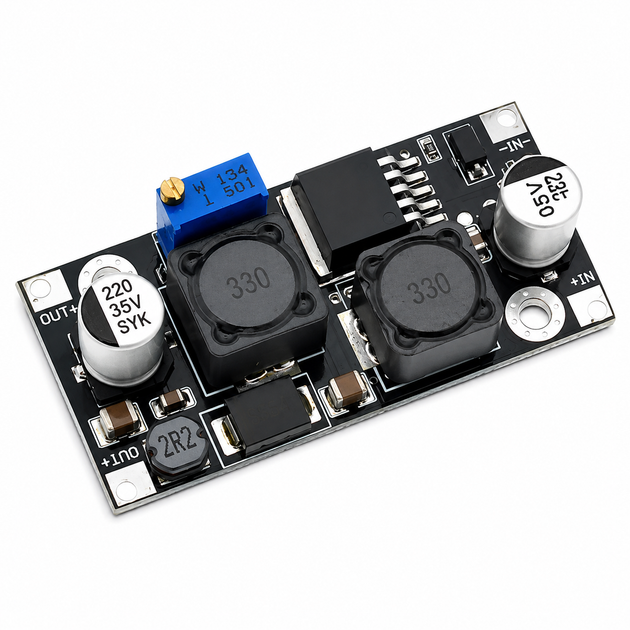

Модуль на базе микросхемы XL6019 представляет собой регулируемый DC-DC преобразователь с топологией SEPIC, способный как повышать, так и понижать входное напряжение. Благодаря этому заданное выходное напряжение может поддерживаться как выше, так и ниже текущего напряжения источника питания в пределах рабочих параметров модуля.
На вход преобразователя подается постоянное напряжение 5-32 В, а выход регулируется в диапазоне 1,25-35 В. Для точной настройки на плате установлен многооборотный подстроечный резистор. Максимальный заявленный выходной ток составляет до 3 А, при этом для продолжительной работы с повышенной нагрузкой необходимо учитывать нагрев компонентов.
Преобразователь XL6019 может применяться в регулируемых источниках питания, автомобильной электронике, аккумуляторных системах, LED-проектах, зарядных устройствах, портативной технике, солнечных системах и различных электронных конструкциях.
Модуль имеет ограничение тока, защиту от короткого замыкания и перегрева. При длительной работе с током более 1 А рекомендуется обеспечить дополнительное охлаждение микросхемы или платы.
Характеристики:
- Микросхема: XL6019
- Тип: повышающе-понижающий DC-DC преобразователь
- Топология: SEPIC
- Входное напряжение: 5-32 В
- Выходное напряжение: 1,25-35 В
- Регулировка выходного напряжения: есть
- Максимальный выходной ток: до 3 А
- Ограничение входного тока: до 4 А
- КПД: до 94%
- Частота преобразования: 400 кГц
- Пульсации выходного напряжения: <50 мВ
- Стабильность выходного напряжения: <2,5%
- Температура срабатывания защиты от перегрева: 125 °C
- Защита от короткого замыкания: есть
- Рабочая температура: от -40 °C до +85 °C
- Размеры: 52 × 33 × 12 мм
Подключение:
- IN+ / IN− — вход питания
- OUT+ / OUT− — выход преобразователя
Важно: минимальное входное напряжение составляет 5 В. При длительной работе с током более 1 А рекомендуется использовать дополнительное охлаждение.
Комплектация:
- DC-DC преобразователь XL6019 — 1 шт.
