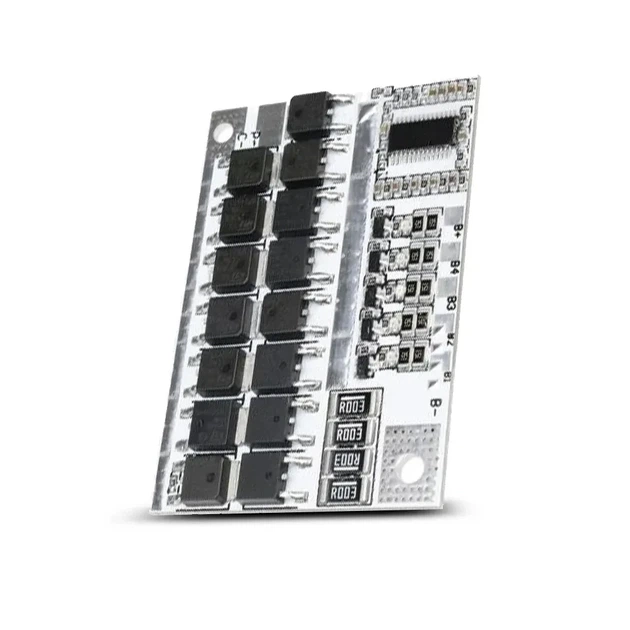

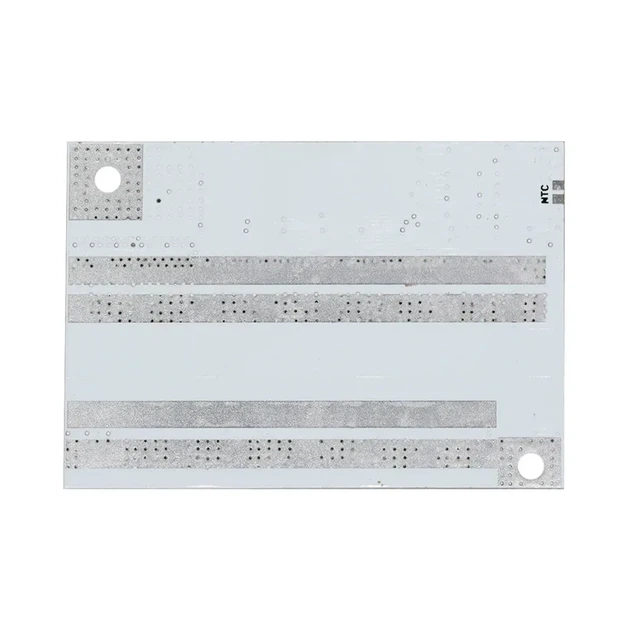

BMS плата 3S/4S/5S 60A (100A peak) з балансиром на BM3451TNDC-T28A (для шуруповерта 18650)

Мощная и надежная BMS плата с балансиром на базе специализированного контроллера BM3451TNDC-T28A, предназначенная для защиты и управления процессом заряда/разряда сборок из 3, 4 или 5 последовательно соединенных Li-ion / Li-Po аккумуляторов (типоразмеров 18650, 21700 и т.д.). Благодаря высокому пиковому току разряда (до 100 А) и плавной работе под силовой нагрузкой это один из лучших вариантов для перевода аккумуляторного электроинструмента (шуруповертов, болгарок, реноваторов) из устаревших Ni-Cd/Ni-MH батарей на современные литиевые.

Обратите внимание!

• Универсальная конфигурация (3S/4S/5S): по умолчанию плата настроена под 5S (21 В). Для переработки под 3S или 4S достаточно установить соответствующие SMD-перемычки на плате согласно схеме.

• Высокий ток разряда: плата выдерживает длительный ток до 60 А (до 80 А при установке дополнительного радиа αтора или активного охлаждения) и пусковые пиковые импульсы до 100 А.

• Встроенный балансир: ток балансировки 60 мА обеспечивает выравнивание напряжения на каждом элементе, продлевая срок службы аккумуляторного блока.

Ключевые преимущества

• Идеально для электроинструмента: легко выдерживает высокие пусковые токи двигателей шуруповертов и КЗ-импульсы.

• Побаночный (повороточный) контроль: точное отслеживание напряжения каждой секции для максимальной безопасности.

• Полный комплекс защит: защита от перезаряда, переразряда, перегрузки по току, короткого замыкания и перегрева.

• Легкая трансформация конфигурации: простое переключение режимов 3S / 4S / 5S запаиванием перемычек.

Технические характеристики

• Контролер: BM3451TNDC-T28A

• Количество аккумуляторов в сборке: 3S / 4S / 5S (конфигурируется перемычками)

• Тип аккумуляторов: Li-ion / Li-Po (3.6 В – 3.7 В номинальное напряжение)

• Напруга заряду (для 5S): 21.0 В

• Максимальный длительный ток разряда: 60 А (до 80 А с охлаждением)

• Максимальный пиковый ток разряда: 100А

• Максимальный ток заряда: 60А

• Ток балансировки: 60 мА

• Порог срабатывания защиты от перезаряда: 4.21 В – 4.29 В (на ячейку)

• Порог срабатывания защиты от переразряда: 2.72 В – 2.88 В (на ячейку)

• Функции защиты: от перезаряда, переразряда, струйной перегрузки, короткого замыкания (КЗ), перегрева и обрыва линии

• Габаритные размеры платы: 61.0 х 42.0 мм

Области применения

• Модернизация электроинструмента: переработка аккумуляторных шуруповертов, дрелей, гайковертов и УШМ на Li-ion аккумуляторы.

• Силовые Li-ion сборники: изготовление аккумуляторных блоков для электротранспорта, портативных батарей и автономных источников питания.

Комплектация

• BMS плата 3S/4S/5S 60A BM3451TNDC-T28A с балансиром – 1 шт
