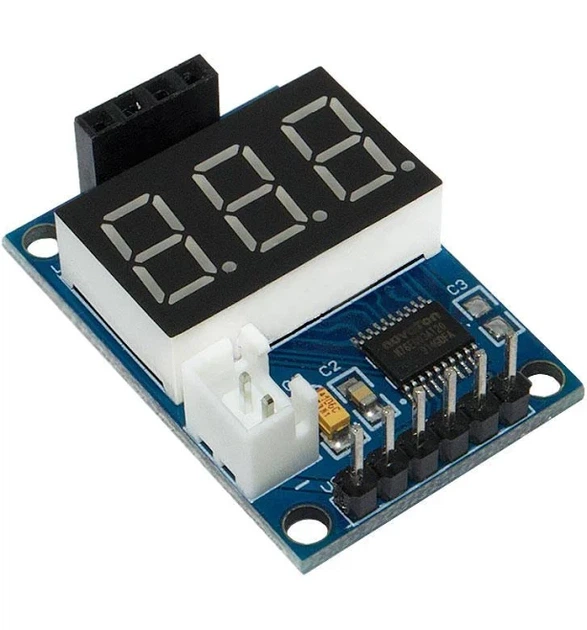

Модуль дисплея XLSEMI HC-SR04 Display для ультразвукового датчика расстояния

HC-SR04 Display — модуль с цифровым LED-дисплеем для ультразвукового датчика расстояния HC-SR04. Он позволяет получать значение дистанции в сантиметрах без использования Arduino, другого микроконтроллера или написания программы.

Для работы достаточно подключить совместимый датчик HC-SR04 к разъёму модуля и подать питание 5 В. Встроенный микроконтроллер автоматически запускает измерение, обрабатывает сигнал Echo и отображает результат на трёхразрядном семисегментном индикаторе. Данные также могут передаваться через последовательный интерфейс.

Модуль подходит для быстрого тестирования датчиков, учебных экспериментов, прототипирования, контроля расстояния, уровня жидкости и простых систем автоматизации.

Характеристики:

• Тип: модуль индикации и тестирования ультразвукового датчика

• Совместимость: HC-SR04, HY-SRF05 и совместимые модули

• Дисплей: 3-разрядный семисегментный LED

• Единица отображения: сантиметры

• Напряжение питания: 5 В DC

• Диапазон измерения: 3–400 см

• Погрешность: до 1%

• Контроллер: встроенный 8-битный микроконтроллер

• Выход данных: последовательный интерфейс UART

• Размер платы: примерно 36 × 25 × 12 мм

• Комплектация: модуль дисплея HC-SR04 Display — 1 шт.

• Внимание: ультразвуковой датчик HC-SR04 в комплект не входит.
