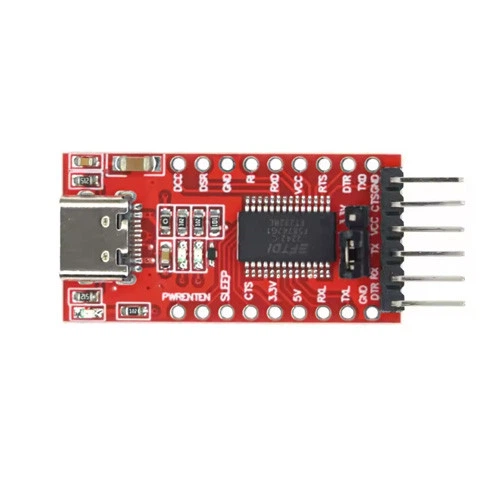

Модуль конвертер USB – UART/TTL (FTDI FT232RL) с разъемом USB Type-C (3.3V / 5V, EEPROM)

Многофункциональный модуль USB-UART (TTL) конвертера на оригинальном чипе FTDI FT232RL, оснащенный современным разъемом USB Type-C. Устройство предназначено для подключения микроконтроллеров (Arduino, ESP8266, STM32), роутеров, навигаторов, ТВ-приставок и других электронной техники к компьютеру через последовательный интерфейс UART. Модуль выводит полный набор сигналов RS232 (Rx, Tx, DTR, RTS, CTS, DSR, CD, RI) и имеет джампер (перемычку) для быстрого переключения рабочего напряжения логики между 3.3 В и 5 В. Встроенный самовосстанавливающий предохранитель на 500 мА защищает USB-порт компьютера от перегрузок и короткого замыкания.

Обратите внимание!

• Современный порт USB Type-C: обеспечивает удобное и надежное подключение стандартным кабелем без необходимости использования устаревших Mini USB кабелей.

• Важно при восстановлении устройств (роутеров): НЕ подключайте контакт питания (+5V или 3.3V) от адаптера к плате роутера, если устройство имеет собственное питание. Используйте только ТРИ линии: GND, RX (до TX) и TX (до RX).

• Защита порта: плата оснащена самовосстанавливающим предохранителем на 500 мА.

Ключевые преимущества

• Чип FTDI FT232RL: аппаратная надежность, встроенная EEPROM память (1024 байт) и высокая скорость передачи данных.

• Полный набор выводов UART: наличие линий DTR, RTS, CTS позволяет автосброс при прошивке и аппаратное управление потоком.

• Переключатель уровня напряжения (3.3V / 5V): безопасная работа как с 5V-контроллерами (Arduino), так и с 3.3V-микроссемами.

• Разъем USB Type-C: прочный и универсальный порт для подключения современными кабелями.

Технические характеристики

• Управляющий чип: FTDI FT232RL

• Входной интерфейс: USB Type-C

• Выходной интерфейс: UART TTL (6-pin контактная группа + боковые выводы)

• Рабочие логические уровни: 3.3 В / 5 В (перемикаються джампером)

• Скорость передачи: от 300 бад до 3 Мбод (для TTL/RS422)

• Встроенная защита: самовосстанавливающий предохранитель 500 мА

• Энергонезависимая память: EEPROM 1024 байт

• Габаритные размеры: 43.0 х 18.0 мм

• Вес: 6 г

Области применения

• Программирование и прошивка: загрузка скетчей в Arduino (Pro Mini, Nano), прошивка ESP8266/ESP32, микроконтроллеров PIC/AVR/STM32.

• Сервисные работы: восстановление прошивки роутеров, ресиверов, автомобильных блоков, спутниковых тюнеров.

• Разработка DIY-электроники: считывание логов UART и налаживание связи с ПК.

Комплектация

• Модуль-конвертер USB Type-C – UART TTL (FT232RL) — 1 шт.
