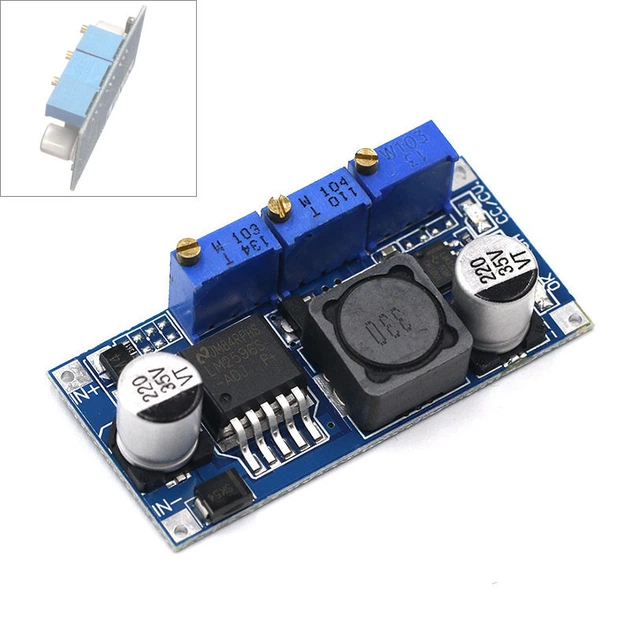

Понижающий DC-DC конвертер LM2596S 3A CC/CV | Модуль питания с регулировкой напряжения, тока и индикацией заряда

Импульсный понижающий (Step-Down) DC-DC преобразователь на базе микросхемы LM2596S сочетает в себе функции источника стабилизированного напряжения, регулируемого источника тока и зарядного устройства для аккумуляторов. Главное преимущество данного модуля — работа в полноценном режиме ограничения тока (CC/CV). В отличие от обычных конвертеров, где защита по току является аварийным режимом, здесь ограничение тока является штатным рабочим станом, порог которого плавно настраивается.

Плата оснащена тремя подстраивающими резисторами: первым устанавливается выходное напряжение, вторым – предельным выходным током, а третьим – порог напряжения для срабатывания светодиода, который информирует об окончании процесса зарядки аккумулятора. Модуль идеально подходит для питания мощных светодиодов (LED драйвер), а также для безопасной зарядки Li-ion, LiFePO4 и Pb аккумуляторов.

Обратите внимание!

• Штатный режим CC/CV: позволяет безопасно заряжать аккумуляторы по правильному профилю без риска перегрева или выхода модуля из строя.

• 3 подстраивающих резистора: полный контроль над выходным напряжением, током и точкой отсечки индикации окончания заряда.

• Необходимость охлаждения: при выходной мощности более 15 Вт (или тока больше 2 А) на микросхеме LM2596S необходимо установить дополнительный радиатор.

Ключевые преимущества

• Универсальность 3-в-1: работает как лабораторный источник питания, драйвер светодиодов или зарядное устройство.

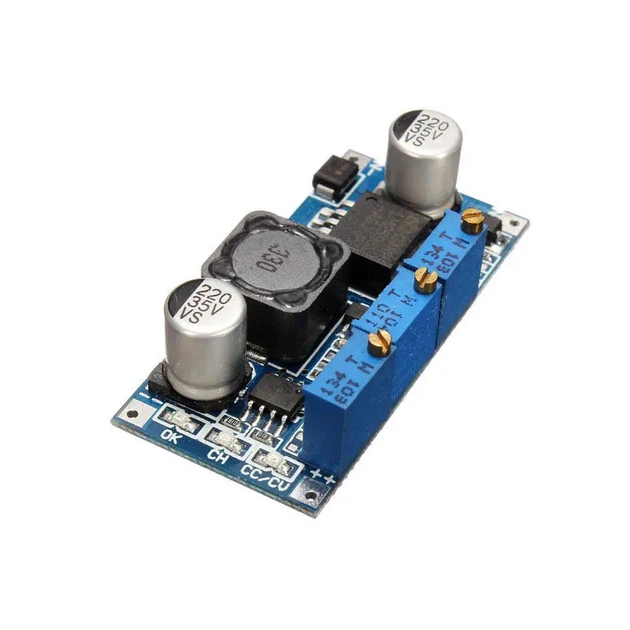

• Наглядная светодиодная индикация: светодиоды на плате отражают режим ограничения тока и статус окончания зарядки.

• Плавная и точная регулировка: точные многооборотные потенциометры позволяют выставить нужные параметры с точностью до десятых частиц.

• Компактные размеры: плата 4.8 х 2.3 см легко интегрируется в самодельные блоки питания, корпуса зарядных устройств и светильников.

Технические характеристики

• Основной чип: LM2596S

• Тип конвертера: понижающий (Step-Down / Buck)

• Режимы работы: CC/CV (постоянный ток / постоянное напряжение)

• Входное напряжение: 5 – 35 В (виновенно быть больше выходного)

• Выходное напряжение: 1.25 – 30 В (плавная регулировка)

• Максимальный выходной ток: до 3А (регулируемый)

• Максимальная мощность без дополнительного охлаждения: до 15 Вт

• Индикация: светодиодная (режим заряда / заряд окончен / ограничение тока)

• Габаритные размеры платы: 4.8 х 2.3 см

Области применения

• Зарядка аккумуляторов: безопасная зарядка Li-ion (18650, 21700), LiFePO4, Ni-Cd и свинцовых батарей.

• Драйвер для LED: питание мощных светодиодов и матриц постоянным током.

• Лабораторные и обучающие блоки питания: создание компактных источников питания с защитой от короткого замыкания по току.

Комплектация

• Понижающий DC-DC конвертер LM2596S 3A CC/CV с индикацией - 1 шт
