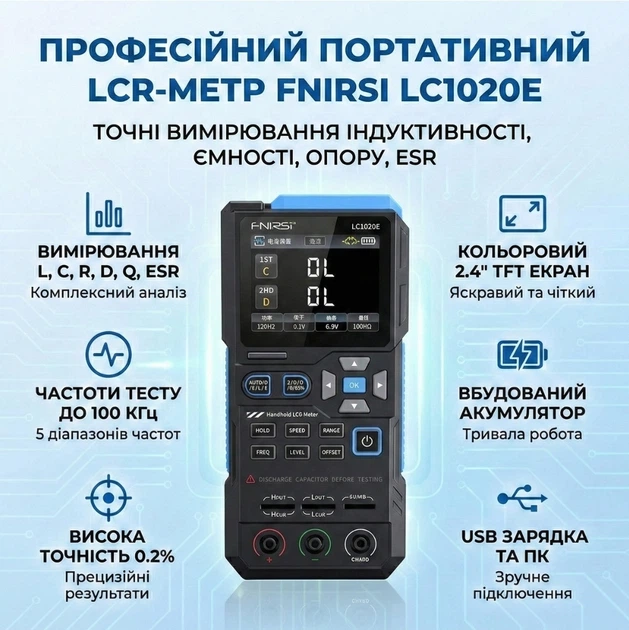

Тестер FNIRSI LC1020E LCR ESR — измеритель индуктивности, ёмкости, сопротивления, высокоточный мостовой тестер

FNIRSI LC1020E — высокоточный портативный LCR-тестер

FNIRSI LC1020E — современный цифровой прибор для точного и быстрого измерения параметров электронных компонентов. Тестер позволяет измерять индуктивность, ёмкость, сопротивление, импеданс, ESR и ряд дополнительных параметров.

Компактный корпус, цветной TFT-дисплей и встроенный аккумулятор делают прибор удобным для профессионального использования, ремонта и диагностики электроники.

Основные возможности и преимущества

Высокая точность измерений

Базовая погрешность измерения — до ±0,3%, что обеспечивает стабильные и точные результаты при работе с различными электронными компонентами.

Многофункциональность

FNIRSI LC1020E позволяет измерять:

- L — индуктивность;

- C — ёмкость;

- R — активное сопротивление;

- Z — импеданс;

- X — реактивное сопротивление;

- D — коэффициент потерь;

- Q — добротность;

- θ — фазовый угол;

- ESR — эквивалентное последовательное сопротивление.

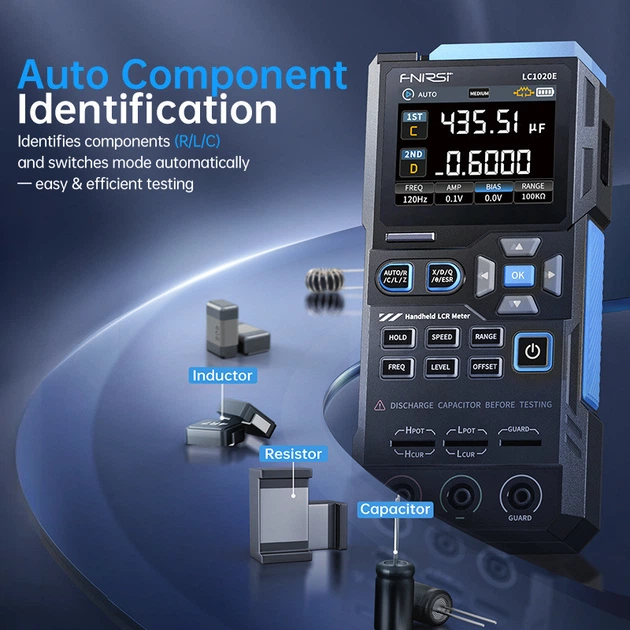

Автоматическое определение компонента

Тестер способен автоматически определять тип подключённого компонента — резистор, катушку индуктивности или конденсатор, что значительно упрощает процесс измерения.

5 частот тестирования

Доступны следующие частоты:

- 100 Гц

- 120 Гц

- 1 кГц

- 10 кГц

- 100 кГц

Возможность выбора частоты позволяет подобрать оптимальный режим для различных типов электронных компонентов.

3 уровня тестового напряжения

Доступен выбор тестового напряжения:

- 0,1 В

- 0,3 В

- 0,6 В

Это позволяет адаптировать измерения под различные компоненты и условия работы.

Точные измерительные входы

Прибор оснащён 3-контактным разъёмом и 5-контактным Kelvin-входом. Kelvin-подключение помогает минимизировать влияние измерительных проводов на результат и повысить точность измерений.

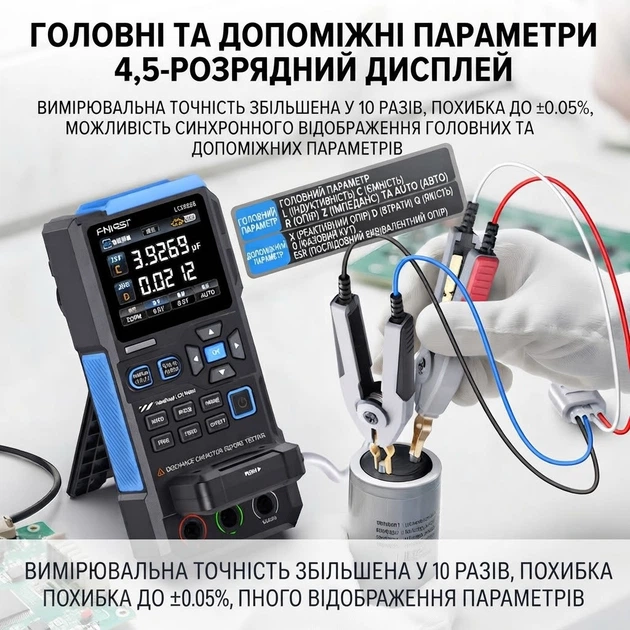

Цветной TFT-дисплей 2,8"

На большом цветном дисплее одновременно отображаются основной и дополнительный параметры измерения, благодаря чему контролировать результаты удобно и наглядно.

Функции анализа и контроля

Предусмотрены дополнительные функции:

- Pass/Fail — проверка соответствия заданным параметрам;

- сравнение компонентов;

- сохранение результатов измерений.

Это особенно удобно при проверке большого количества одинаковых компонентов.

Автономная работа

Встроенный литиевый аккумулятор ёмкостью около 3000 мА·ч позволяет работать без постоянного подключения к сети.

Зарядка осуществляется через современный разъём USB Type-C.

Технические характеристики

Характеристика| Значение

Модель| FNIRSI LC1020E

Тип| Цифровой LCR-тестер

Индуктивность| до ~100 Гн

Ёмкость| до ~100 мФ

Сопротивление| до ~10 МОм

Дисплей| 2,8" TFT LCD

Частоты тестирования| 100 Гц / 120 Гц / 1 кГц / 10 кГц / 100 кГц

Тестовое напряжение| 0,1 В / 0,3 В / 0,6 В

Аккумулятор| 3,7 В, около 3000 мА·ч

Разъём зарядки| USB Type-C

Базовая погрешность| до ±0,3%

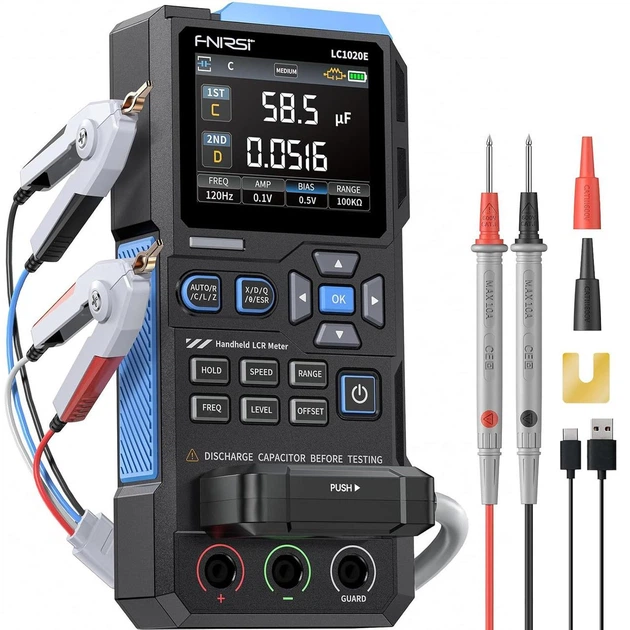

Комплектация

- LCR-тестер FNIRSI LC1020E;

- USB-кабель;

- короткозамыкающая пластина;

- Kelvin-клипса;

- измерительные щупы;

- инструкция пользователя.

Область применения

FNIRSI LC1020E станет полезным инструментом для:

- диагностики и ремонта электроники;

- проверки электронных компонентов;

- лабораторных измерений;

- производственного контроля качества;

- сервисного обслуживания техники;

- радиолюбительских проектов;

- разработки и тестирования электронных устройств.

Прибор подойдёт электронщикам, инженерам, мастерам по ремонту техники, радиолюбителям и всем, кто регулярно работает с электронными компонентами.

FNIRSI LC1020E — точный контроль параметров электронных компонентов

Сочетание широкого диапазона измерений, нескольких частот тестирования, Kelvin-подключения, автоматического определения компонентов, цветного дисплея и автономного питания делает FNIRSI LC1020E практичным решением для профессиональной и любительской работы с электроникой.
