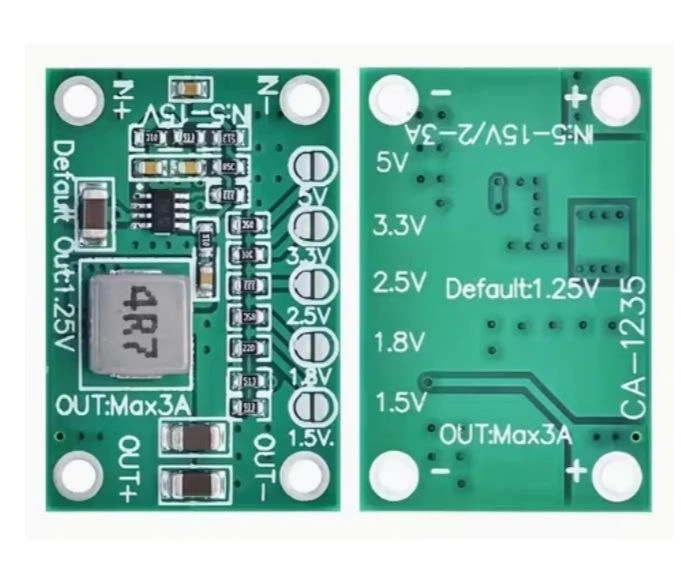

Компактный понижающий DC-DC модуль питания CA-1235 на базе высокоэффективного контроллера MP1495 предназначен для формирования стабильного выходного напряжения постоянного тока. Главная особенность платы — наличие готовых контактных площадок (перемычек) для быстрого и точного выбора выходного уровня напряжения: 1.5V, 1.8V, 2.5V, 3.3V или 5V.
По умолчанию (без запаянных перемычек) выходное напряжение составляет 1.25 В. Высокая частота переключения (1 МГц) и высокий КПД (до 96%) обеспечивают минимальный нагрев платы и низкий уровень пульсаций на выходе (≤30 мВ). Модуль широко применяется для ремонта ЖК-телевизоров, мониторов, материнских плат, а также в различных DIY-проектах для замены вышедших из строя слаботочных линий питания.
Основные преимущества:
Точный выбор напряжения без потенцианометров: фиксированные перемычки на плате исключают риск случайного сбоя настроек напряжения от вибраций.
Высокий КПД (до 96%): высокая эффективность преобразования минимизирует потери энергии и тепловыделение.
Очень низкие пульсации (≤30 мВ): обеспечивает стабильное и чистое питание чувствительных микросхем и процессоров.
Ультракомпактные габариты (30 х 20 х 4 мм): легко монтируется в самые маленькие корпуса и заменяемые платы.
Широкое применение: идеальное решение для восстановления линий питания в ЖК-телевизорах, тюнерах, роутерах и портативной электронике.
Технические характеристики:
Модель: CA-1235
Микросхема / контроллер: MP1495
Входное напряжение: DC 5 – 15 В
Выходное напряжение: 1.25 В (по умолчанию), 1.5 В, 1.8 В, 2.5 В, 3.3 В, 5 В (устанавливается перемычками)
Номинальный рабочий ток: 1.5 А
Максимальный выходной ток: 3 А
Эффективность преобразования (КПД): до 96%
Уровень пульсаций на выходе: ≤ 30 мВ
Частота переключения: 1 МГц
Габаритные размеры: 30 х 20 х 4 мм
Состояние: Новое
