Модуль швидкісного заряду LIA65PD 65W PD, QC TYPE-C

Ця плата є підвищувальним модулем живлення (Step-Up DC-DC converter) із підтримкою швидкої зарядки Power Delivery (PD) потужністю до 65 Вт

Універсальний модуль швидкого заряду Li-Ion, протокол заряду PD, QC, SCP, PCB.

Конвертація напруги (Step-Up): Модуль приймає постійну напругу від акумулятора або зовнішнього джерела на вході (пара контактів + та - ) в діапазоні 8-30В,

та підвищує її до необхідного рівня (до 21В мах) на виході Type-C.

Протокол PD (Power Delivery): Мікросхема-контролер на платі комунікує з підключеним пристроєм (смартфоном, ноутбуком, роутером) і автоматично узгоджує потрібну напругу та струм (5V, 9V, 12V, 15V або 20V) залежно від запиту споживача.

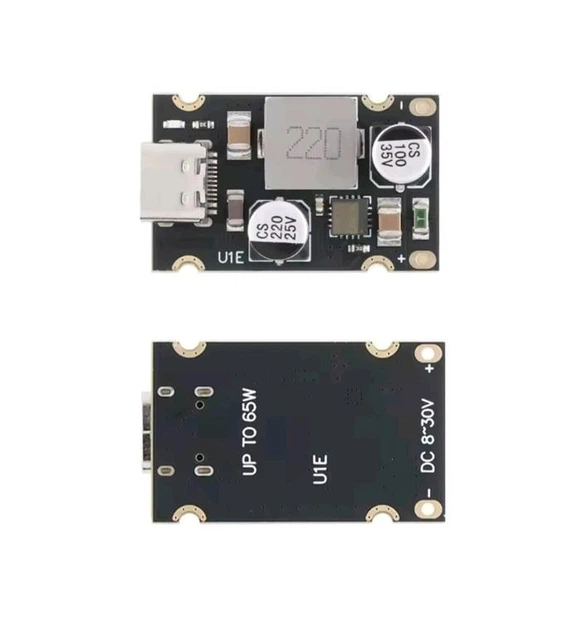

Підключення здійснюється до контактних майданчиків на зворотному боці плати з позначенням DC 8~30V:

 - Контакт + (Плюс): Підключається до позитивного виводу вашої батареї ( або після плати захисту BMS);

 - Контакт - (Мінус): Підключається до негативного виводу вашої батареї (або після BMS).

Важливо при монтажі:

• Вхідна напруга: Батарея повинна видавати напругу строго в діапазоні 8–30 В (наприклад, збірки 3S, 4S, 5S або 6S Li-Ion / LiFePO4).
• Обов'язкова наявність BMS: Модуль не має вбудованого захисту від глибокого розряду акумулятора. Підключайте його тільки через плату захисту (BMS) збірки, щоб не пошкодити елементи.
• Переріз дротів: Оскільки при вихідній потужності 65 Вт вхідний струм від батареї (особливо при 8–12 В) може досягати 6–8 А, використовуйте мідні дроти відповідного перерізу (не менше 18–20 AWG або 0.75–1.0 мм²).
• Охолодження: При тривалій роботі на максимальній потужності (50–65 Вт) плата та силовий дросель можуть нагріватися, тому бажано забезпечити мінімальну циркуляцію повітря в корпусі, радіатор.

Вхідна напруга: 8-30В;

Вихідна напруга: 3,3-21В

Пульсація на виході <200mV

ККД даного модуль на 92-97%..
