Приёмная дипольная антенна Aeronetix DP-700 | 680–1200 МГц

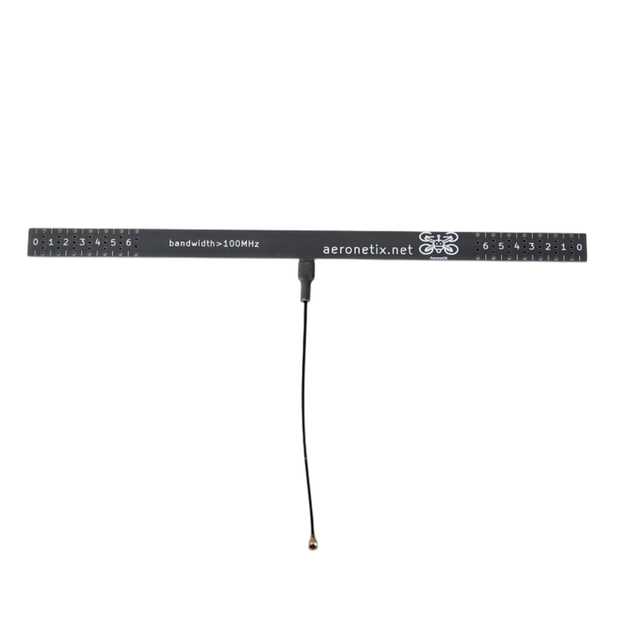

Компактная дипольная антенна Aeronetix DP-700 предназначена для приёма радиосигналов в широком диапазоне частот 680–1200 МГц. Модель имеет основной рабочий диапазон 730–800 МГц и расширенное частотное покрытие, что позволяет использовать антенну с различным совместимым радиочастотным оборудованием.

Тонкая конструкция размером 170 × 20 × 1.5 мм и небольшой вес около 5 г обеспечивают удобную установку в компактных устройствах. Подключение осуществляется через разъём IPEX1, длина кабеля составляет 80 мм.

Ключевые характеристики

• Диапазон частот: 680–1200 МГц

• Основной рабочий диапазон: 730–800 МГц

• Усиление: 2 dBi

• Размеры: 170 × 20 × 1.5 мм

• Вес: около 5 г

• Разъём: IPEX1

• Длина кабеля: 80 мм

• Тип: дипольная приёмная антенна

• Бренд: Aeronetix

• Модель: DP-700

Частотные диапазоны при КСВ 2

• 730 МГц: 680–780 МГц

• 770 МГц: 720–830 МГц

• 820 МГц: 760–880 МГц

• 860 МГц: 820–930 МГц

• 920 МГц: 860–990 МГц

• 980 МГц: 920–1050 МГц

• 1050 МГц: 980–1130 МГц

• 1130 МГц: 1060–1200 МГц

Диапазон при КСВ 3

• 2–2.6 ГГц

Технические параметры

ПараметрЗначениеДлина17.0Вес, кг0.100Высота1.0Ширина1.0

Антенна имеет компактное исполнение и подходит для установки в различное радиочастотное оборудование. Небольшое усиление 2 dBi обеспечивает широкую диаграмму направленности, что удобно для приёмных систем.

Разъём IPEX1 и кабель длиной 80 мм обеспечивают удобное подключение к совместимым платам и модулям. Небольшой вес и толщина антенны упрощают её интеграцию в компактные устройства.
