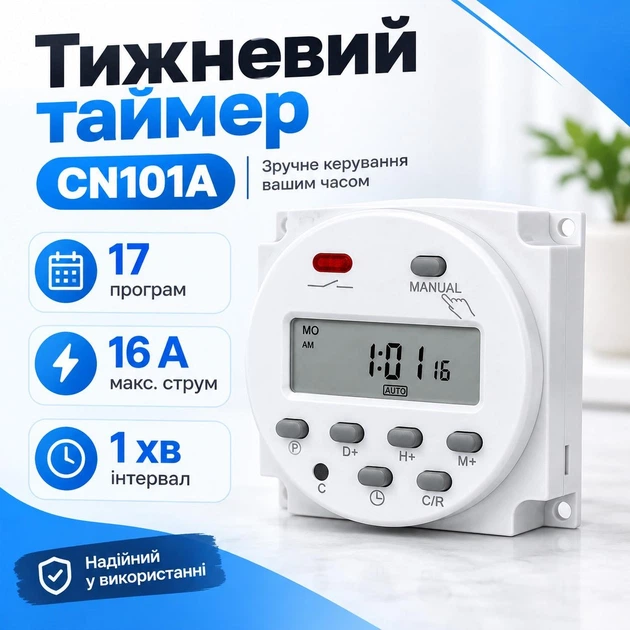

Таймер тижневий CN101А 220В 16А Програмоване реле часу

Програмоване реле часу CN101A 220 В, 16 А

Програмоване реле часу CN101A призначене для автоматичного керування електротехнічним обладнанням за заданим розкладом. Пристрій дає змогу встановлювати час увімкнення та вимкнення навантаження протягом тижня.

Таймер оснащений РК-дисплеєм, кнопками керування та вбудованим акумулятором, який зберігає налаштування у разі зникнення електроживлення. Передбачено ручний та автоматичний режими роботи.

Основні переваги:

• програмування роботи на тиждень;
• до 16 програм увімкнення та вимкнення;
• мінімальний інтервал програмування — 1 хвилина;
• ручний та автоматичний режими роботи;
• вбудований акумулятор резервного живлення;
• збереження налаштувань при зникненні напруги;
• РК-дисплей із відображенням часу, дня тижня та режиму роботи;
• компактний корпус;
• накладний монтаж;
• червоний LED-індикатор роботи реле.

Дисплей та керування

На дисплеї відображаються поточний час, день тижня та режим роботи. Дні тижня позначаються скороченнями:

• MO — понеділок;
• TU — вівторок;
• WE — середа;
• TH — четвер;
• FR — п'ятниця;
• SA — субота;
• SU — неділя.

Для встановлення поточного дня та часу використовується кнопка із символом годинника. Кнопкою D+ обирається день тижня, кнопками H+ та M+ встановлюються години та хвилини.

Програмування

Для входу в режим програмування натисніть кнопку P. На дисплеї з'явиться 1 ON — налаштування часу увімкнення першої програми.

За допомогою кнопки D+ виберіть день або дні тижня, а кнопками H+ і M+ встановіть потрібний час.

Після повторного натискання P з'явиться 1 OFF — налаштування часу вимкнення першої програми.

Подальшими натисканнями кнопки P можна перейти до програм 2 ON / 2 OFF, 3 ON / 3 OFF і так далі до 16-ї програми.

Для видалення окремої програми виберіть її в режимі програмування та натисніть C/R.

Для повного очищення пам'яті використовується кнопка C. Для виходу з режиму програмування можна натиснути кнопку із символом годинника або P.

Підключення та режими роботи

Живлення підключається до контактів POWER. Контакти SWITCH працюють як керований ключ і замикаються в ручному або автоматичному режимі відповідно до встановлених налаштувань.

Під час замикання контактів SWITCH загоряється червоний індикатор на передній панелі.

У режимі програмування:

• ON — налаштування моменту замикання реле;
• OFF — налаштування моменту розмикання реле.

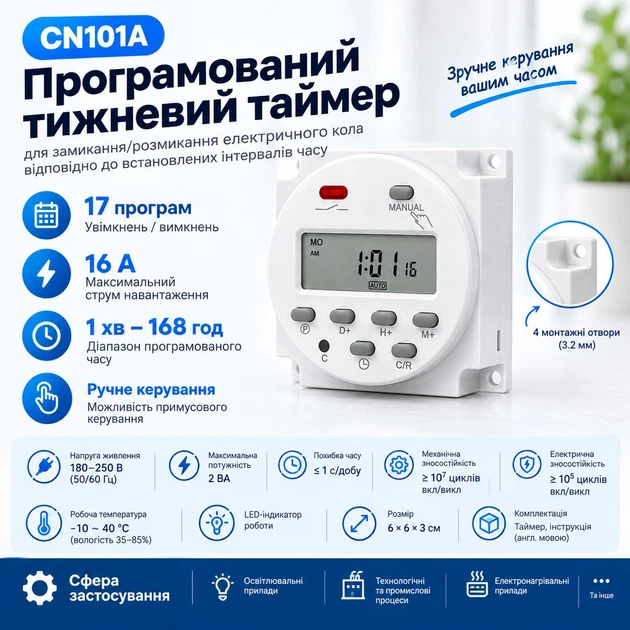

Технічні характеристики

• Модель: CN101A
• Тип: програмоване реле часу
• Номінальна робоча напруга: 180–250 В
• Частота: 50/60 Гц
• Максимальний струм навантаження: 16 А
• Максимальна потужність навантаження: 3500 Вт (за cosφ = 1)
• Кількість програм: 16
• Мінімальний інтервал: 1 хв
• Діапазон програмування: 1 хв – 168 год
• Споживана потужність: не більше 1 Вт
• Точність: ±1 хв/місяць
• Робоча температура: від 0 до +40 °C
• Вологість: 35–85% RH
• Резервний акумулятор: Ni-MH, 1,2 В / 40 мА
• Ресурс резервного живлення: понад 150 годин
• Монтаж: накладний
• Розмір: 60 × 60 × 32 мм
• Індикація: червоний LED-індикатор
• Дисплей: РК

Сфера застосування:

Реле можна використовувати для автоматичного керування освітленням, електричними приладами, нагрівальним обладнанням та іншими пристроями, роботу яких потрібно вмикати та вимикати за заданим розкладом.
